RF071MM2STR

RF071MM2STR 产品概述

概况

RF071MM2STR 是一款由 ROHM（罗姆）公司生产的快速恢复二极管，采用 SOD-123F 表面贴装封装。该产品专为高效率和高性能应用而设计，具有卓越的电气特性和可靠性，非常适合用于开关电源、整流电路及其他高频应用中。

关键技术参数

1. 电压与电流特性：

   • 该二极管的最大反向电压（Vr）为 200V，能够满足大多数中等电压应用的需求。
   • 平均整流电流（Io）高达 700mA，使其适用于高负载条件的应用。
   • 正向电压（Vf）在 700mA 时为 850mV，这一较低的正向压降不仅提升了能效，还减少了发热，确保了器件的稳定运行。

2. 反向恢复性能：

   • RF071MM2STR 的快速恢复特性使其在应用中能够迅速转换状态。这款二极管的反向恢复时间（trr）仅为 25ns，能够有效降低开关损耗和延迟，从而提升电路的整体效率，特别是在高频开关应用中显得尤为重要。

3. 反向泄漏电流：

   • 该二极管在 200V 下的反向泄漏电流最大只有 10µA，显示出其出色的隔离性能和低功耗特性，适合需要低漏电流的敏感应用。

4. 温度特性：

   • RF071MM2STR 的结温工作范围可达 150°C（最大），这使得该产品能够在恶劣的工作环境中稳定运行。

5. 封装与安装：

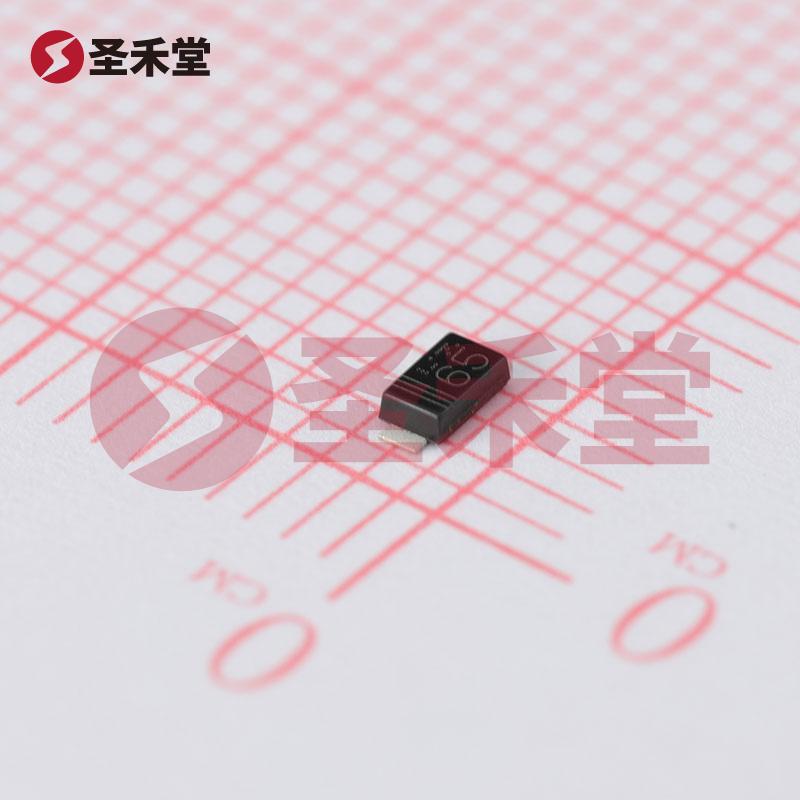

   • 采用 SOD-123F 封装，RF071MM2STR 具有相对较小的体积。这种表面贴装型的设计不仅简化了安装过程，还有效节省了PCB空间，尤其适合小型化的电子设备应用。

应用领域

RF071MM2STR 广泛应用于各类电子设备中，特别是在下列领域展现出良好的使用价值：

• 开关电源：其快速恢复性能和高电流处理能力使其成为开关电源设计中理想的整流器，能够提升能效同时减少电路中的噪声和干扰。

• 充电器：在充电器中使用 RF071MM2STR，可以提高充电效率并延长设备的使用寿命。

• 家电与消费电子：适合在家电及各类消费电子产品中使用，提供可靠的电流整流，确保设备稳定运行。

• 电池管理系统：在电池管理系统中，能够有效管理电池的充放电过程，保证电池组的安全和高效工作。

总结

RF071MM2STR 是一款性能优秀、应用广泛的快速恢复二极管，凭借其高达 700mA 的整流电流、200V 的反向电压能力、快速的反向恢复时间和低漏电流特性，使其在各种电子应用中具有显著的优势。ROHM 作为知名的电子元器件制造商，其产品以高质量、可靠性著称，RF071MM2STR 亦不例外。

选用 RF071MM2STR，将为您的设计带来更高的效率与稳定性，是高速、高效电路设计中不可或缺的关键组件。无论是工程师在设计初期的选型考虑，还是在后期的应用评估，它都能以其卓越的性能满足各种挑战，是现代电子设计的理想选择。
