型号:

MOC3052

品牌:LITEON(台湾光宝)
封装:6-DIP
批次:2年内
包装:管装
重量:-
其他:
-

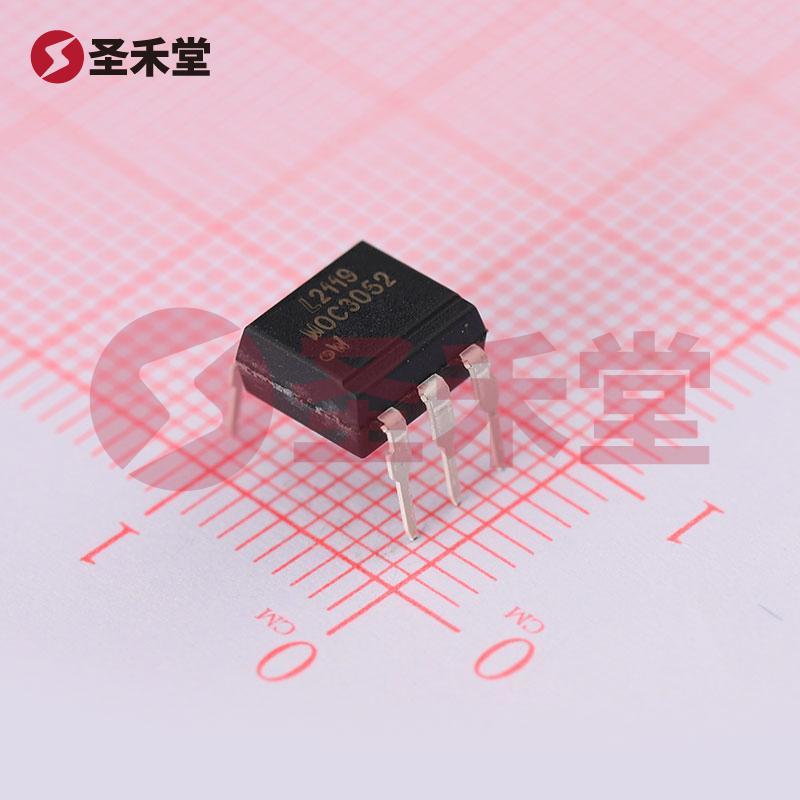

MOC3052 产品实物图片
MOC3052 一小时发货
描述:可控硅输出光耦 双向可控硅 5kV 1.15V DIP-6
库存数量
库存:
7704
(起订量: 1, 增量: 1
最小包:1040
商品单价
梯度内地(含税)
1+
0.557
1040+
0.513
优惠券
券满50015
产品参数
属性参数值
可控硅类型双向可控硅
过零电路
正向电压1.15V
隔离电压(rms)5kV
正向电流50mA
负载电压600V
静态dv/dt1000V/us
输出通道数1
工作温度-40℃~+100℃

MOC3052 产品概述

MOC3052是一款来自LITEON(台湾光宝)公司的高性能光电隔离器,它采用了双向可控硅(Triac)作为输出,广泛应用于控制交流负载、开关电源、家用电器和工业自动化等领域。凭借其优异的电气性能和强大的隔离能力,MOC3052在各种应用场景中表现出色。

主要特性

  1. 输出类型:Triac MOC3052采用Triac输出设计,这使得它能够在交流电路中高效工作。Triac具有双向导电的特性,适用于各种交流负载的控制,因此在调光器、风扇控制和电动机驱动等应用中非常普遍。

  2. 高电压隔离:5000Vrms MOC3052具备高达5000Vrms的电压隔离能力,使其能够在处理高电压信号的同时保持系统的安全性。这种特性是光耦隔离器非常重要的设计考虑,可以有效防止高压端的干扰影响低压控制电路。

  3. 高断态电压:600V MOC3052的断态电压可达600V,意味着它能够承受较高的电压而不发生击穿,使其在高压环境中安全可靠。

  4. 快速响应:静态 dV/dt(最小值)1kV/µs 该光耦的快速静态dV/dt响应(1kV/µs)确保了其在突发电压变化时能够迅速反应,适用于需要高可靠性的电路。

  5. 优化的触发电流 MOC3052的LED触发电流(Ift)最大为10mA,这为控制信号的产生提供了灵活性。同时,标准保持电流(Ih)仅需400µA,这使得在正常工作时,它可以有效降低功耗。

  6. 宽工作温度范围 MOC3052的工作温度范围为-40°C到100°C,使其能够在各种环境条件下正常工作,这为其产品应用提供了极大的灵活性。

  7. DIP封装 MOC3052采用通孔式DIP-6封装(0.300",7.62mm),便于焊接和集成,适合各种电子板的设计。此外,其小巧的尺寸使得在空间受限的应用中也能轻松使用。

应用领域

MOC3052主要应用于需高电压隔离的场合,适合各种工业和家用电器的控制。以下是一些主要应用领域:

  • 电动机控制:利用MOC3052的Triac特性,可以实现对电动机的稳定控制。
  • 照明系统:MOC3052可以用于调光器中,有效调节光源的强度,实现智能照明解决方案。
  • 家用电器:如洗衣机、冰箱等设备,利用其高电压耐受能力进行可靠控制。
  • 自动化设备:包括传感器和执行器的控制,MOC3052可用于工厂自动化和智能控制系统。
  • 开关电源:MOC3052同样适用于开关电源中的控件隔离,保障系统的安全性。

结论

MOC3052作为一款高效可靠的光隔离器,以其独特的设计特性和卓越的性能成为众多电力控制和自动化应用的理想解决方案。其高电压隔离能力、快速响应特性以及广泛的工作温度范围,使其在要求严格的电气环境中表现优秀。凭借LITEON的优质制造工艺和严格的认证标准,MOC3052无疑是电子设计工程师在选择光固态继电器时的一项重要选择。
