MOC3020S-TA1

MOC3020S-TA1 产品概述

概述

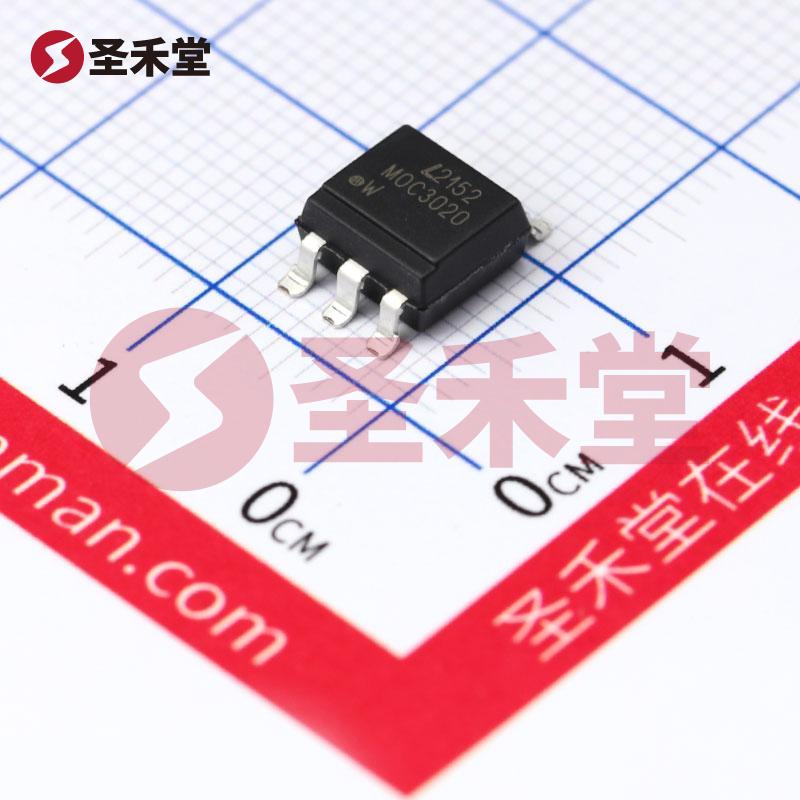

MOC3020S-TA1是一款高性能的可控硅输出光耦合器，由台湾光宝（LITEON）制造，专门用于高压开关和电子控制应用。它的设计结合了光耦隔离和可控硅（Triac）的优点，能够在高达400V的断态电压下安全运行，并提供优异的电气隔离能力（5000 Vrms），使其适合多种工业和民用设备的应用。

关键特性

1. 输出类型: MOC3020S-TA1采用可控硅输出，具有双向导通能力，能够有效控制交流负载。
2. 过零电路: 该器件不包含过零电路，适合一些对负载波形要求较宽松的场合，加快了设计中的复杂性。
3. 电压隔离: 提供高达5000 Vrms的电压隔离，确保输入和输出之间的安全界限，防止高压电对低压控制电路的影响。
4. 高断态电压: 典型的断态电压为400V，能够处理多种工业应用中的高压环境。
5. 静态dV/dt: 最小值为1kV/µs，确保器件在高电压快速变化下的稳定性。
6. LED触发电流: 最大触发电流为30mA，允许灵活的驱动电路设计。
7. 保持电流（Ih）: 标准保持电流为250µA，这使得在负载断开后的维持电流较低，有助于节省能量。
8. 正向电压（Vf）: 典型的正向电压为1.15V，适合与普通LED驱动电路结合使用。
9. 工作温度: 器件的工作温度范围广，从-40°C到100°C，使其在严苛的环境条件下也能稳定工作。
10. 表面贴装型: 采用6-SMD封装，适合现代电子设备的紧凑设计和自动化生产。
11. 认证: MOC3020S-TA1通过了CQC、CSA、TUV、UL和VDE等多个国际认证，确保其在全球市场中的可靠性和安全性。

应用场景

MOC3020S-TA1适用于广泛的电子应用，包括但不限于：

• 电机控制: 对电机的启动和停止进行精确控制，适合在家电、工业设备中的应用。
• 照明控制: 在灯光调控领域，应用于调光器和其他类似装置。
• 家用电器: 在洗衣机、空调及其他电器中，作为控制开关元素，提升用户体验。
• 自动化设备: 在各类自动化生产线和设备中，提供高效、稳定的开关控制。
• 电气隔离: 用于传感器、监测器及其他需保持输入与输出电气隔离的应用。

总结

MOC3020S-TA1光耦合器以其高性能的可控硅输出和优异的电气隔离特性，在当前市场中占有一席之地。它的广泛适用性和高可靠性，由其多项国际认证所佐证，确保在不同领域的应用安全和有效。无论是设计新版电子设备，还是升级现有系统，MOC3020S-TA1都是一款具备高性价比的理想选择。
