STF10N95K5

产品概述：STF10N95K5 N沟道MOSFET

简介

STF10N95K5是意法半导体（STMicroelectronics）推出的一款高性能N沟道MOSFET，具有优异的电气特性和宽广的应用范围。此器件特别适合用于高电压、高功率的开关电路和线性应用。其主要特点包括950V的漏源电压、8A的连续漏极电流以及30W的最大功率耗散，能够在严苛的工作环境中高效运行。

关键参数

• 安装类型：通孔（Through-Hole），方便在各种PCB电路板中进行安装，适用于较大的空间和高功率应用。
• 技术类型：MOSFET（金属氧化物半导体场效应晶体管），以其高输入电阻和快速开关特性被广泛应用于电源管理和高频开关。
• 工作温度范围：-55°C至150°C，确保该元器件在各种极端环境条件下能够稳定工作。
• 栅源电压（Vgs）最大值：±30V，设计上允许较大的栅极电压，以满足高效的开关特性。
• 驱动电压：在10V驱动下，该器件可实现最小Rds(On)特性，提高效率。
• 连续漏极电流（Id）：8A（在设定的工作温度下），支持中到高功率应用。
• 阈值电压（Vgs(th)）：最大5V @ 100µA，便于快速达到导通状态。
• 栅极电荷（Qg）：最大22nC @ 10V，低栅极电荷使得开关速度更快，降低了驱动功耗。
• 导通电阻（Rds(On)）：最大800毫欧在4A、10V的条件下，保证了电流传递的高效性。
• 输入电容（Ciss）：最大630pF @ 100V，提供较好的频率响应特性。
• 漏源电压（Vdss）：950V，适合高压电路径应用。
• 功率耗散：最大30W（在规定的温度条件下），支持高功率输出的稳定性。

应用场景

STF10N95K5广泛应用于各种功率电子设备中，如：

• 开关电源（SMPS）：提供高效的电源转换，能够在高频率下运行，支持节能设计。
• 直流-直流转换器：在各种电力转换任务中提供电流放大和级联支持。
• 逆变器：用于可再生能源系统，更高效地将直流电转换为交流电。
• 电机驱动：可用于电动机控制、传动和驱动系统，提高效率和性能。

封装信息

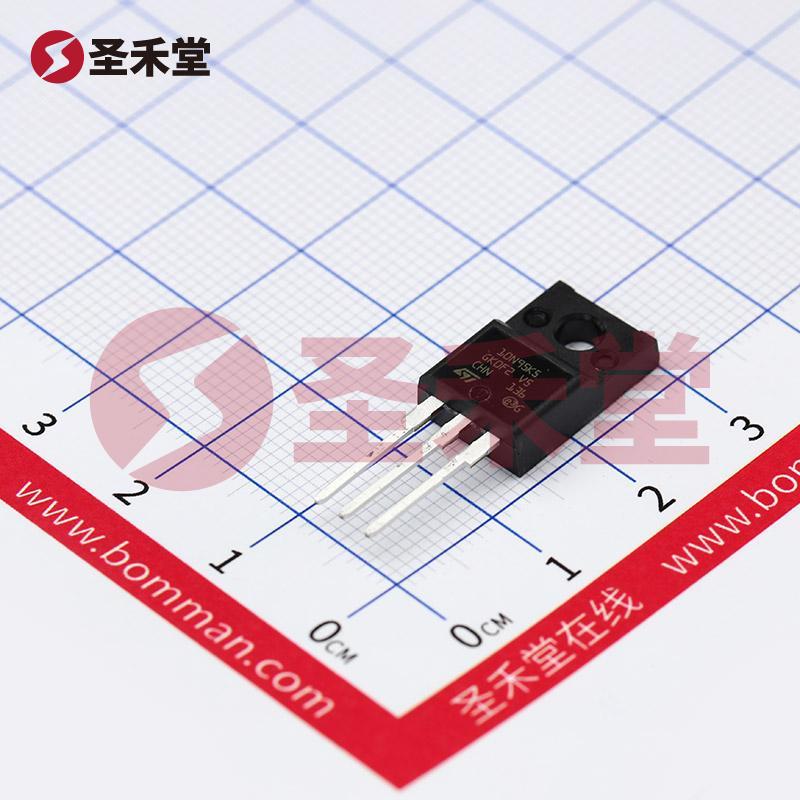

STF10N95K5采用TO-220-3封装，该封装设计坚固，能够承受较高的热量并方便散热。TO-220封装的设计可以直接通过散热片进行良好的热管理，确保元器件在高功率条件下的安全运行。

总结

总的来说，STF10N95K5是一款具有高可靠性、高电压和高功率处理能力的N沟道MOSFET，适用于各种对性能要求严格的应用。无论是在工业、消费电子还是可再生能源领域，该产品都能为设计者提供稳定的解决方案，以满足现代电子系统日益增长的功率和效率需求。其卓越的电气性能，使得STF10N95K5在众多市场中成为理想的选择，是广大工程师和设计师进行高效电路设计的合适伴侣。
