型号:

RC1206JR-072K2L

品牌:YAGEO(国巨)
封装:1206
批次:20+
包装:编带
重量:-
其他:

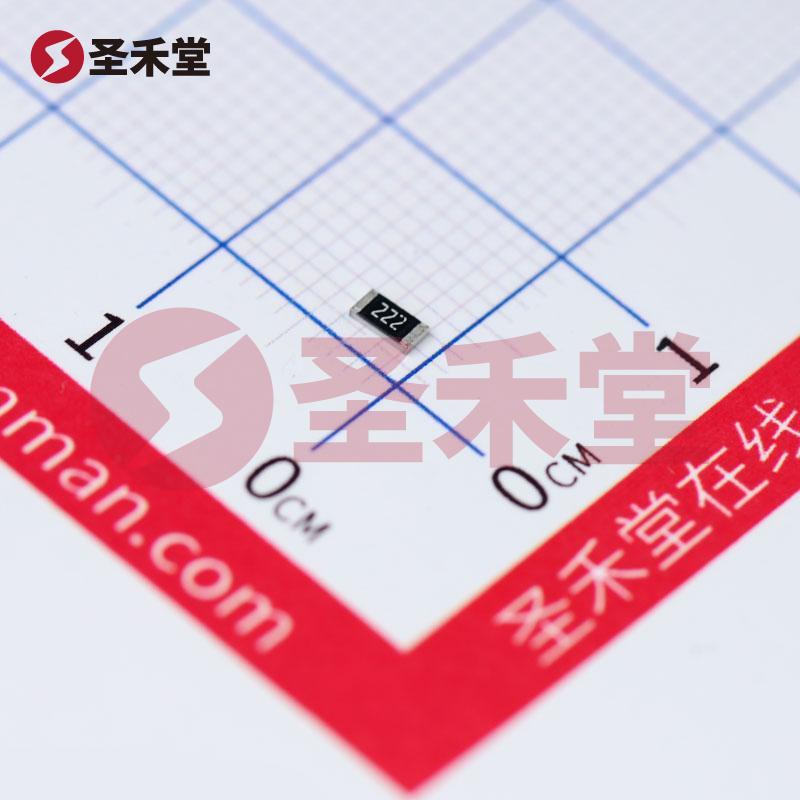

RC1206JR-072K2L 产品实物图片
RC1206JR-072K2L 一小时发货
描述:贴片电阻 250mW 2.2kΩ ±5% 厚膜电阻 1206
库存数量
库存:
4998
(起订量: 1, 增量: 1
最小包:5000
商品单价
梯度内地(含税)
1+
0.0122
5000+
0.00904
优惠券
券满50015
产品参数
属性参数值
电阻类型厚膜电阻
阻值2.2kΩ
精度±5%
功率250mW
最大工作电压200V
温度系数±100ppm/℃
工作温度范围-55℃~+155℃

产品概述:RC1206JR-072K2L

1. Introduction

RC1206JR-072K2L是一款高性能的贴片电阻,具有2.2 kΩ的电阻值,适用于各种电子应用。该元件采用了厚膜成分,具备良好的稳定性和可靠性,能够在广泛的温度范围内工作,满足现代电子设备对高精度元器件的需求。

2. 主要参数

  • 电阻值: 2.2 kΩ
  • 容差: ±5%
  • 功率额定值: 0.25W (1/4W)
  • 温度系数: ±100ppm/°C
  • 工作温度范围: -55°C ~ 155°C
  • 封装尺寸: 1206 (3.10mm x 1.60mm)
  • 高度: 最大0.026"(0.65mm)
  • 端子数: 2

3. 厚膜技术

RC1206JR-072K2L使用厚膜工艺生产,这种工艺能够提供优秀的电性能和热稳定性。厚膜电阻具备良好的抗干扰能力,在高温和高湿度的环境中依然能够稳定工作,适用于要求较高的工业和消费电子产品。

4. 应用场景

RC1206JR-072K2L贴片电阻广泛应用于多个领域,包括但不限于:

  • 消费电子: 手机、平板电脑、智能家居设备等,各类消费产品摒弃传统直插组件,采用片式元件以节省空间。
  • 工业设备: 自动化仪器、控制系统等,对电路的稳定性和抗干扰能力有较高要求。
  • 汽车电子: 电动车、汽车音响、导航系统等,能够承受汽车工作环境中的高温、振动等苛刻条件。
  • 通信设备: 基站、路由器、交换机等,保障信息传输过程中的信号完整性。

5. 设计优点

  • 小型化设计: 采用1206封装的RC1206JR-072K2L电阻,其小巧的尺寸使其可以在空间受限的应用中有效集成,节省PCB的布局面积。
  • 高温范围: 该产品的工作温度范围从-55°C到155°C,能够适应各种严苛环境下的操作需求,满足不同应用场景的挑战。
  • 稳定性: 厚膜构造加上±100ppm/°C的温度系数,保证了电阻在不同环境下的稳定性,确保电子设备在长期运行中性能不受影响。

6. 选择指南

在选择RC1206JR-072K2L作为应用电阻时,需考虑以下几点:

  • 电路设计需求: 该电阻适用于对电阻值和功率输出有明确要求的电路设计。确保其电阻值与电路设计匹配。
  • 容差适应性: 对于一些对精度要求较高的应用,选择适当的容差水平,以确保电路的性能表现。
  • 功率损耗评估: 在电路中工作时合理计算电阻的功率损耗,以避免过热损坏。

7. 结论

RC1206JR-072K2L贴片电阻作为一款性能优越的厚膜电阻,凭借其良好的电性能、广泛的工作温度范围以及紧凑的封装设计,已经成为现代电子产品中不可或缺的关键元件。它不仅能满足高精度和高稳定性的要求,还能在多种应用场景中灵活使用,是各类电子硬件设计中理想的选择。选择RC1206JR-072K2L,确保您的设计在性能和品质上都达到最佳。
