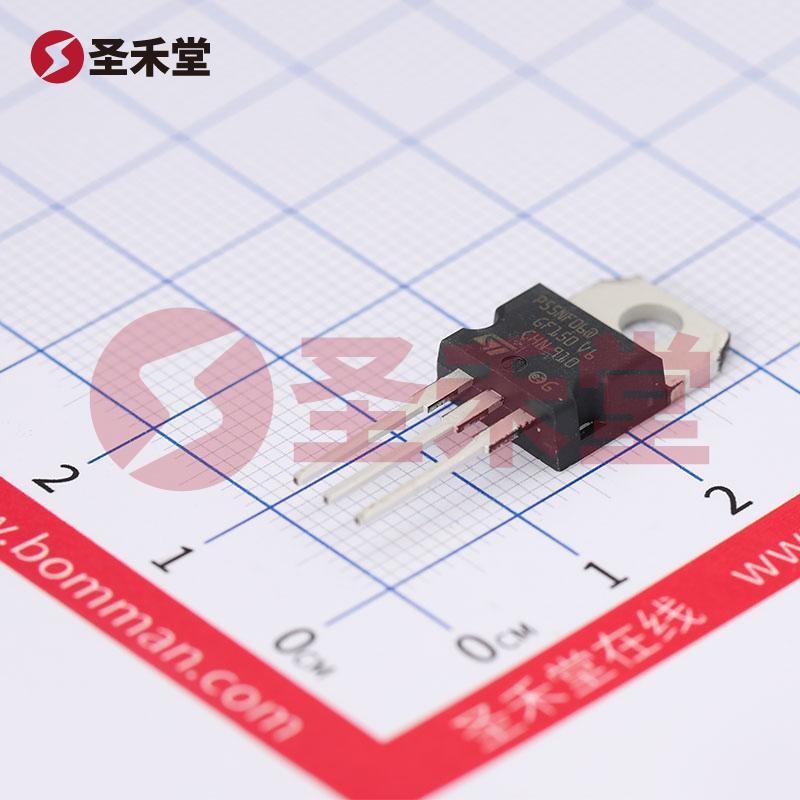

STP55NF06

STP55NF06 产品概述

STP55NF06 是意法半导体（STMicroelectronics）生产的一款高性能 N 型场效应管（MOSFET），其具有出色的电气特性和广泛的应用场景。该元器件在功率电子设计中扮演着重要角色，适合用于各种功率管理应用，如开关电源、马达驱动、功率转换器及其他需要高效率和高可靠性的电力控制要求的电路。

关键参数

1. 电流和电压处理能力：

   • STP55NF06 的连续漏极电流（Id）最大为 50A，能够在高负载条件下稳定工作。
   • 漏源电压（Vdss）为 60V，使其能在较高电压环境中安全操作，适用于多种电源管理系统。

2. 导通电阻和功率耗散：

   • 该 MOSFET 在 27.5A 时，最大导通电阻（Rds(on)）仅为 18毫欧，保证了较低的功耗和热量生成。这一点对于高效率的电源转换至关重要。
   • 最大功率耗散为 110W（在规范的工作环境下），使用户能根据具体应用需求，合理设计散热方案。

3. 栅极驱动特性：

   • 栅极阈值电压（Vgs(th)）为 4V，具有较低的启用电压，能够在较低的控制电平下实现导通。
   • 栅极电荷（Qg）的最大值为 60nC @ 10V，意味着在开关操作时，可实现较快的开关速度，降低开关损耗，提高系统的整体效率。

4. 温度和电容特性：

   • STP55NF06 的工作温度范围宽广，从 -55°C 到 175°C，这使得该 MOSFET 可以在极端环境条件下可靠运行。
   • 输入电容（Ciss）最大为 1300pF @ 25V，为高频开关操作提供了足够的电容承载能力。

5. 封装和安装：

   • 该产品采用 TO-220AB 封装，具备良好的热管理能力，适合通孔安装，使其能够轻松集成到各种电路板设计中。

应用场景

STP55NF06 适合广泛的应用领域，例如：

• 开关电源：高效的电流控制，满足各类电源转换要求。
• 马达驱动：适用于电动机控制系统，能够承受高负载条件，满足快速开关的执行要求。
• 功率转换器设计：在DC-DC转换器和其他功率管理设备中提供稳定的输出性能。
• 电池管理系统：在电池充放电控制中，确保高效且安全的电流管理。

总结

STP55NF06 是一款性能优良、稳定的 N 型 MOSFET，凭借其出色的电流容量、低导通电阻和广泛的工作温度范围，成为各种功率电子应用中的理想选择。无论是在开关电源还是马达驱动等领域，其高效的电气性能都能提供可靠的支持，帮助设计者实现高品质的电力控制方案。整体而言，STP55NF06 以其卓越的特性和意法半导体的品牌质量保证，成为工程师和设计师在设计高效能电力电子设备时的重要助手。
