AON7508

AON7508 产品概述

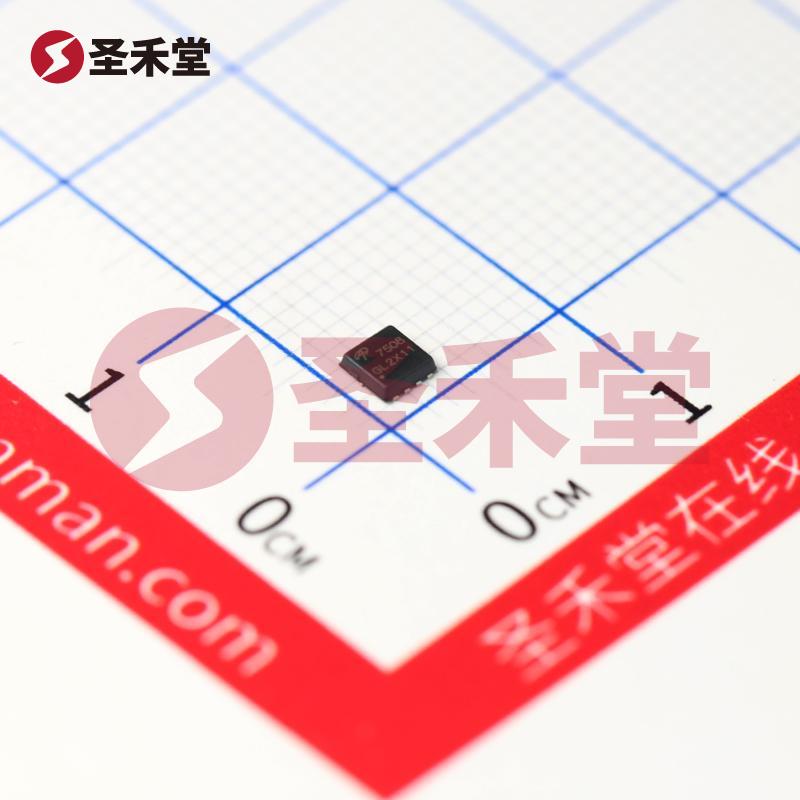

AON7508是一款高性能的N通道场效应管（MOSFET），专为各种电子电路设计而打造。该器件采用表面贴装型（SMD）封装，具体封装规格为DFN3x3A-8L，适合在空间受限的应用中提供优异的电气性能。

基本参数

AON7508的关键电气特点包括：

• 最大漏源电压（Vdss）: 30V
• 最大连续漏极电流（Id）: 26A（在环境温度下，Ta），32A（在结温下，Tc）
• 导通电阻（Rds(on)）: 在20A、10V的测试条件下，最大值为3毫欧。这一超低导通电阻使得AON7508在负载条件下的功率损耗显著降低，提高了整体效率。
• 工作温度范围: -55°C到150°C（TJ），使其适用于严苛的工作环境。
• 栅极阈值电压（Vgs(th)）: 最大值为2.2V @ 250μA，确保在低电压下能够可靠导通。
• 栅极电荷（Qg）: 在10V下的栅极电荷最大值为40nC。这一参数有助于实现快速开关响应，降低开关损耗。
• 输入电容（Ciss）: 最大值为1835pF @ 15V，提供良好的驱动特性。

工作原理

作为一款N通道MOSFET，AON7508利用其栅极电压的控制特性实现对漏极电流（Id）的精准调节。当Vgs大于零时，MOSFET导通，形成低阻抗状态，允许高电流通过。该器件的设计允许其在相对较小的驱动电压（4.5V至10V）下保持有效的导电性。

应用场景

AON7508广泛应用于各种电子设备中，包括但不限于：

• 电源管理: 在开关电源（SMPS）和DC-DC转换器中用作主开关，实现高效能的电能转换。
• 电机驱动: 适用于无刷电机和步进电机控制，提高整体驱动效率，减少热量产生。
• ** LED驱动**: 在LED照明和显示应用中提供稳定的电流控制，确保光源的高效运行。
• 负载开关: 在各种电气设备中作为负载开关，以其低导通电阻和高电流处理能力实现高效控制。

散热及功率管理

AON7508在不同工作环境下的功率耗散能力也极为出色。在环境温度下，最大功率耗散为3.1W，而在结温下可达62.5W。这一特点使得该MOSFET能够在高负载条件下持续工作而不会出现过热问题。此外，良好的热搭接设计可以通过使用高导热材料的PCB进行优化，确保器件在工作时有效散热。

性能优势

AON7508的设计目标是在降低功耗的同时保持稳健的性能。其低导通电阻、快速开关特性和宽工作温度范围使得其在高效电路中得以广泛应用。通过采用高质量的半导体材料和先进的制造工艺，AON7508能够在瞬态响应和稳定性方面表现优异，满足现代电子产品对性能的严格要求。

结论

总之，AON7508是一款高效、可靠的N通道MOSFET，适合各种电力电子应用。其在低电压驱动、高电流承载及优良的热管理性能方面的特性，使其成为现代电子产品设计的理想选择。无论是用于高级电源管理还是电机控制，AON7508都能够提供稳定的性能表现，助力更高效的电能使用与电子设备的整体性能提升。
