IHLP2525CZER6R8M01

产品概述：IHLP2525CZER6R8M01 功率电感

基本信息

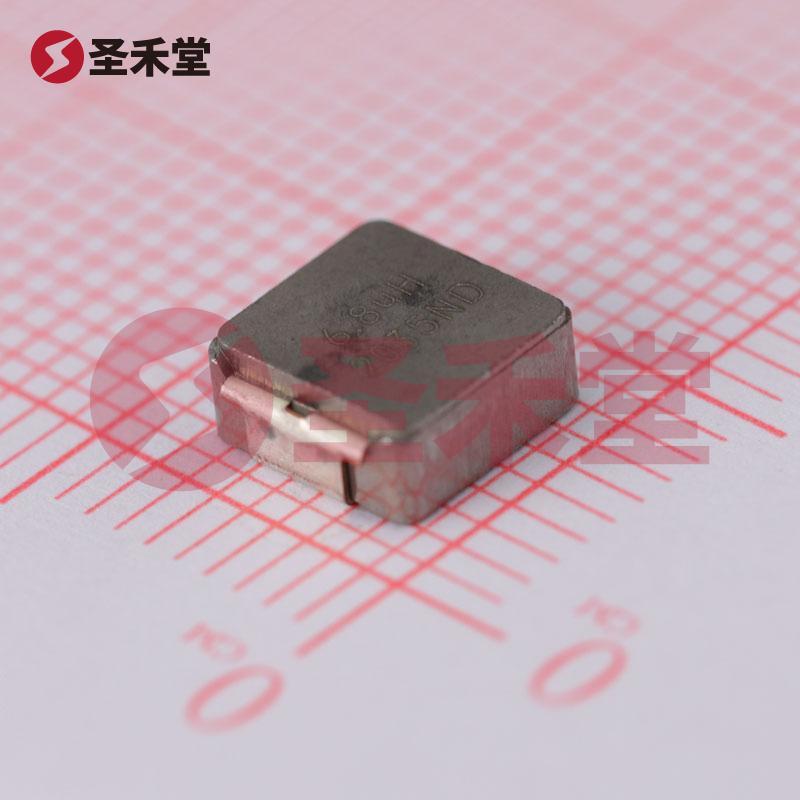

IHLP2525CZER6R8M01 是由威世（VISHAY）公司生产的一款高性能表面贴装功率电感，主要应用于各种电子设备的电源管理、滤波和能量存储等领域。该电感采用模制工艺，具有优良的电气性能和温度稳定性，适用于苛刻的工作环境。

关键参数

1. 电感值: 6.8µH

   • 该电感的标称值为6.8微亨，可以有效抑制高频噪声并改善电路的稳定性。

2. 容差: ±20%

   • 容差范围较广，适用于对电感值要求不太严格的应用，使设计灵活性更高。

3. 额定电流: 4.5A

   • 在此电流下，电感能够可靠工作，确保在各类电源管理应用中的性能稳定。

4. 电流 - 饱和: 8A

   • 该电感在最高饱和电流为8A时，仍能保持稳定的电感值，非常适合高功率应用。

5. DC 电阻 (DCR): 60毫欧最大

   • 低DC电阻便于减少电能损耗，提高整体电路的效率，尤其在高频和大电流应用中更为重要。

6. 工作温度: -55°C ~ 125°C

   • 该电感设计能够在极端温度下操作，保证了其在各类环境下的应用稳定性，适合汽车、工业和消费电子产品。

7. 电感频率 - 测试: 100kHz

   • 电感特性是在100kHz频率下测试，确保其在高频应用中表现优异。

8. 安装类型: 表面贴装型

   • 适合现代PCB设计，方便实现自动化贴装，提高生产效率。

9. 封装/外壳: 非标准

   • 尺寸为0.270" 长 x 0.255" 宽（6.86mm x 6.47mm），及高度为0.118"（3.00mm），易于在空间受限的设计中应用。

应用领域

IHLP2525CZER6R8M01 电感广泛应用于以下领域：

• DC-DC 转换器: 主要用于开关电源中的滤波、储能等功能，提升电源效率。
• 电动汽车: 在电机驱动和电源管理系统中，能够提供稳定的电流供给。
• 消费电子产品: 电视、音响及其他设备中的电源模块，以保证高品质音 video 输出。
• 工业设备: 工业控制系统中的电源管理、电流稳压等角色。

设计优势

选择 IHLP2525CZER6R8M01 除了其优异的电性能外，还具备以下设计优势：

1. 高效性: 其极低的DC电阻减少了功率损失，使电路运行更为高效。

2. 高温稳定性: 工作温度范围广，有助于其在恶劣环境下正常工作，确保了产品的使用寿命和可靠性。

3. 紧凑尺寸: 小巧的外形设计，能够在紧凑的电路板布局中实现良好的集成。

4. 屏蔽特性: 具备良好的电磁屏蔽性能，有助于减少外界干扰，提高电路整体性能。

结论

IHLP2525CZER6R8M01 是一款功能强大、应用广泛的高性能电感，适用于现代电子产品中对高效、稳定电源管理的需求。其优化的设计和优良的电气参数使其成为电源设计工程师的理想选择，为提升设备性能奠定了基础。
