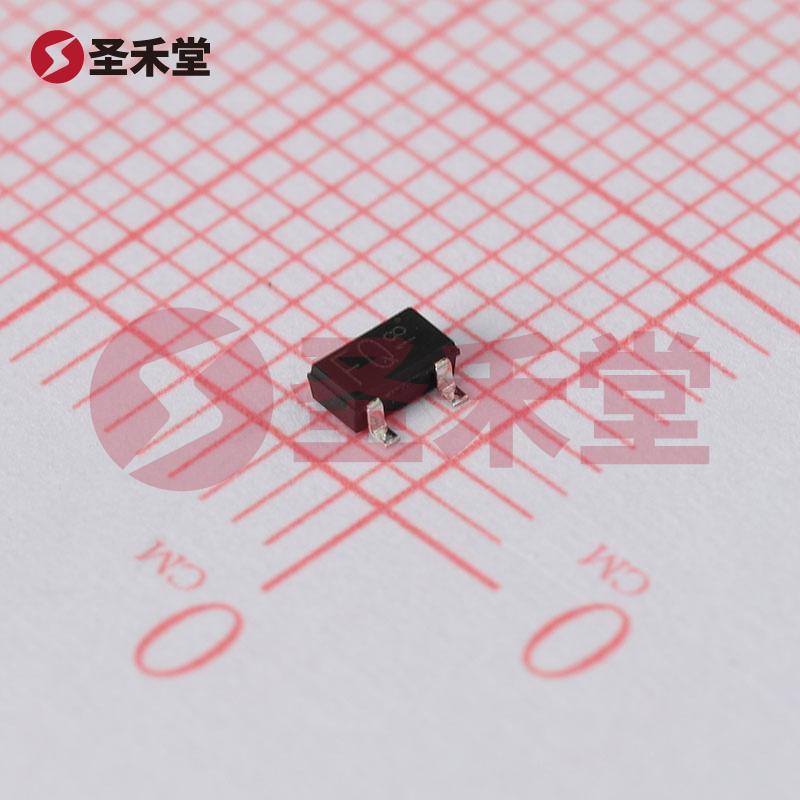

2SA1037AKT146Q 产品概述
1. 产品简介
2SA1037AKT146Q 是一款由 ROHM(罗姆) 生产的PNP型三极管，采用表面贴装(SMT)封装，符合TO-236-3、SC-59、SOT-23-3标准。这款三极管专为低功耗电子设备设计，具有良好的电气性能，适合在高频应用中使用。它的工作温度范围高达150°C，使其在极端环境中也能稳定工作。
2. 关键参数
- 封装类型: TO-236-3 / SC-59 / SOT-23-3
- 晶体管类型: PNP
- 集射极击穿电压（VCEo）: 最大值50V
- 最大集电极电流（Ic）: 150mA
- 电流放大倍数 (hFE): 最小值120 @ 1mA，6V
- 最大功率: 200mW
- 截止集电极电流(ICBO): 最大值100nA
- 频率（fT）: 140MHz
- 工作温度（TJ）: 范围：-40°C 至 +150°C
- 饱和压降（VCE(sat)）: 最大值500mV @ 5mA和50mA
3. 性能特征
2SA1037AKT146Q 的设计目标是满足高性能和高可靠性的需求。其高电流增益 (hFE) 值使其能够在相对较低的基极电流下实现较大的集电极电流输出，因此非常适合用于放大、开关等各种应用场景。能够在50V的高电压下工作，使其能够用于多种电源配置。而最大功率200mW允许其在高负载条件下工作而不会过热，适用于小型表面贴装电路设计。
该晶体管的40MHz频率响应使其适合用于射频（RF）和高频应用，广泛应用于放大器、开关和信号处理电路中。此外，其低截止电流100nA可以大幅度提高功耗效率，满足便携式设备对待机功耗的严格要求。
4. 应用场景
2SA1037AKT146Q广泛应用于各类电子设备，如：
- 音频放大器: 利用其低失真和高增益特性进行音频信号增强。
- 开关电路: 在小型电源管理模块和开关电源中，作为开关元件控制负载。
- 传感器接口: 在传感器电路中用作信号放大，提高传感器输出信号的可用性。
- 高频电路: 比如RF发射器和接收器中，实现信号放大和转换等功能。
由于其体积小巧和优秀的热性能，2SA1037AKT146Q特别适合于现代便携式电子产品和紧凑型电路板设计中。
5. 安装与使用
该器件采用表面贴装技术(SMT)，旨在提供更小的电路板占用空间和更高的组装效率。其引脚布局设计典型，方便与其他电子元器件集成。在设计电路时，建议根据其最大额定值来进行电路配置，以确保器件的可靠性和延长使用寿命。在实际应用中，也需注意散热及布线方式，可以考虑在高功率应用中使用合适的散热设计。
6. 结论
总的来说，2SA1037AKT146Q是一个性能卓越、适用范围广泛的PNP型三极管，凭借其高增益、低功耗和高工作温度特性，使其成为电子设计师在开发高效、可靠电路时不可或缺的选择。无论是在多媒体设备、传感器、开关电源等多种应用场合，均能为用户提供良好的性能和高的使用灵活性。
