型号:

SMAJ13CA

品牌:Littelfuse(美国力特)
封装:DO-214AC
批次:2年内
包装:编带
重量:0.12g
其他:

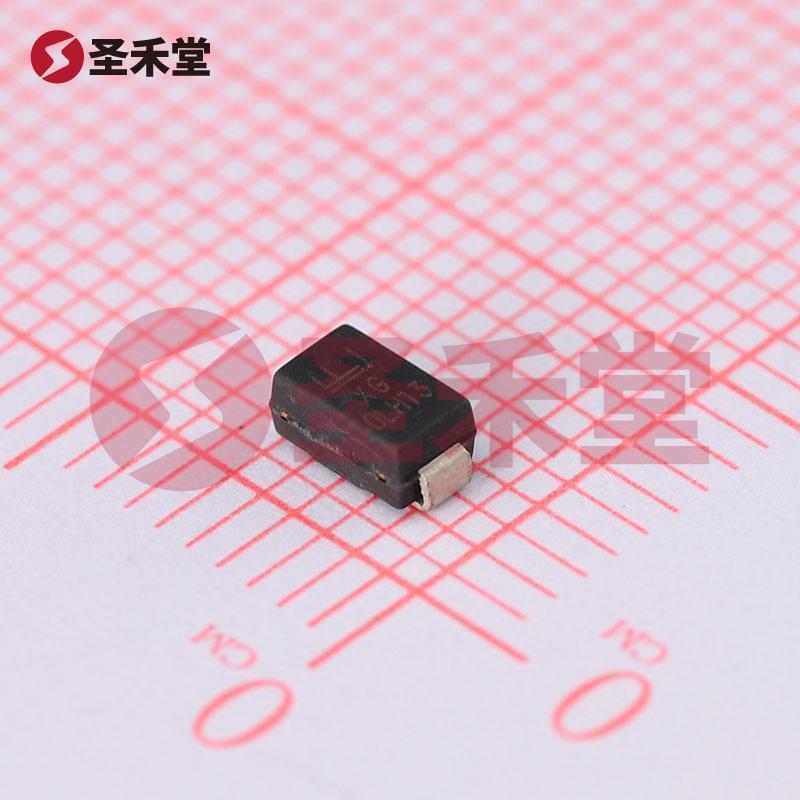

SMAJ13CA 产品实物图片
SMAJ13CA 一小时发货
描述:TVS二极管 贴片TVS Diode
库存数量
库存:
7782
(起订量: 1, 增量: 1
最小包:5000
商品单价
梯度内地(含税)
1+
0.303
5000+
0.275
优惠券
券满50015
产品参数
属性参数值
极性双向
反向截止电压(Vrwm)13V
最大钳位电压21.5V
峰值脉冲电流(Ipp)85A@8/20us
峰值脉冲功率(Ppp)400W
击穿电压14.4V
类型TVS

SMAJ13CA 产品概述

一、产品简介

SMAJ13CA是一款由Littelfuse(美国力特)公司生产的贴片TVS(瞬态电压抑制)二极管,采用DO-214AC封装。该器件主要用于电源线路的瞬态电压保护,能够有效地抑制电流过压现象,保护后续电路组件不受瞬态高电压的影响。

二、产品特性

  1. 类型与结构:

    • SMAJ13CA为单通道齐纳二极管,设计用于提供稳定的电压保护。其双向特性使其能够应对正负极压瞬态电压。
  2. 电压参数:

    • 反向断态电压典型值为13V,最小击穿电压为14.4V。该二极管在面对瞬态电压时能够快速响应,确保电路内的电压不超过其最大钳位电压21.5V。
  3. 电流承载能力:

    • 此器件可承受峰值脉冲电流达到18.6A,适用于各种电源线路中的瞬时过电流保护。在短暂脉冲条件下,其功率承载能力可达到400W,显示出其卓越的瞬态处理能力。
  4. 工作温度:

    • SMAJ13CA的工作温度范围从-65°C到150°C(TJ),适应于不同环境条件下的应用,确保在极端温度下仍能稳定工作。
  5. 安装与封装:

    • 采用表面贴装型安装方式,适合于现代电子设备的小型化设计。DO-214AC封装不仅可以提高电路的整体密度,还有助于提升热性能,便于散热。

三、应用领域

SMAJ13CA主要应用于以下几个领域:

  1. 电源保护: 该器件可以在电源电感和电源电路中提供有效的电压保护,防止因过电压造成的电路损坏。

  2. 通信设备: 在通信系统中,由于外部干扰与瞬态电压的出现,SMAJ13CA能够保护敏感的信号线与电源,使得通信过程稳定可靠。

  3. 消费电子: 被广泛应用于各种消费电子产品中,如手机、平板电脑和家用电器等,为它们提供稳定的工作环境。

  4. 工业自动化: 在工业控制系统中,SMAJ13CA用于保护控制板和传感器,确保系统在恶劣的电气环境中也能正常运行。

四、总结

SMAJ13CA作为一款高性能的贴片TVS二极管,其卓越的电压钳位特性、强大的脉冲电流承载能力及广泛的工作温度范围,使其成为保护电路的理想选择。Littelfuse(美国力特)凭借其可靠的产品质量和优良的客户服务,使得SMAJ13CA已经成为电子设计工程师们的常用元件之一。在日益复杂和多变的电子环境中,为电子设备提供强有力的瞬态保护变得愈加重要,选择SMAJ13CA将会是一种明智之举。
