SBR40U45CT

SBR40U45CT 产品概述

基本特性

SBR40U45CT 是一款高性能的超级势垒二极管阵列，具有以下基本参数：

• 二极管配置: 该元器件采用1对共阴极配置，适合多种电路设计。
• 安装类型: 通孔安装，方便与电路板的连接，适用于不同的PCB设计。
• 电流 - 平均整流 (Io): 每个二极管平均整流电流高达20A，使其在高电流应用中表现出色。
• 速度: 快速恢复特性（恢复时间 <= 500ns, 电流 > 200mA），确保在高频开关应用中有效且迅速地响应变化。
• 正向电压 (Vf): 在20A电流下，正向电压仅为520mV，带来显著的电能效率，降低功耗。
• 最大反向电压 (Vr): 具有高达45V的最大直流反向电压，能够应对多种电压条件下的工作环境。
• 工作温度范围: 结温范围宽广，从-65°C到150°C，使此产品在严苛的温度条件下也能稳定工作。
• 反向泄漏电流: 在最大反向电压下，反向泄漏电流仅为600µA，确保设备在待机状态时能有效降低能量损失。

封装与品牌

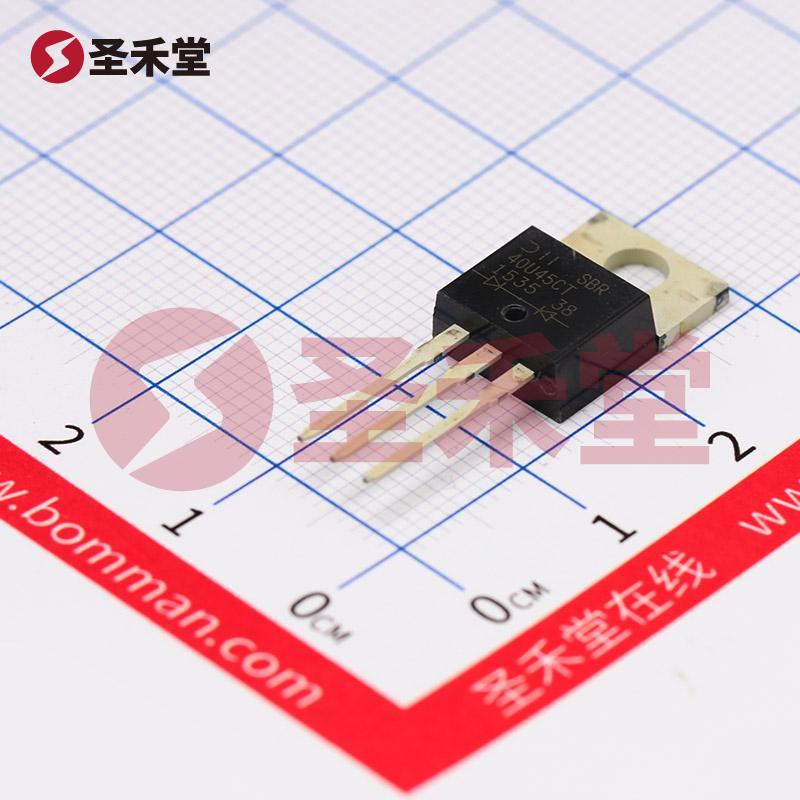

SBR40U45CT的封装类型为TO-220AB，这种封装设计不仅提供良好的散热性能，还能在电路板上占用较小的空间，适应高密度PCB布局。此外，该产品来自于知名电子元器件制造商DIODES（美台），品牌信誉保证了产品的质量和性能。

应用场景

SBR40U45CT适用于多种应用，包括：

1. 电源管理: 由于其高整流能力与快速恢复特性，SBR40U45CT可以广泛应用于电源适配器、DC-DC转换器和开关电源中，以提供高效的电能转换与管理。

2. 逆变器: 在太阳能逆变器及其他能量转换系统中，SBR40U45CT可用于二极管整流，确保从DC到AC的高效转换。

3. 电机驱动: 该二极管阵列常被使用于电机驱动电路中，能承受高电流并提供必要的电气保护，优化电机的效率和响应时间。

4. 充电器与电池管理系统: 在充电器与电池管理系统中，SBR40U45CT可以用作保护电路和整流单元，以增强充电过程的安全性和效率。

5. 电动汽车及高频开关设备: 由于其快速恢复特性，SBR40U45CT特别适用于电动汽车及其他要求高频操作的电源转换设备。

竞争优势

与传统的二极管相比，超势垒二极管在Vf、电流处理能力以及快速恢复时间方面均具有优势，能够有效减少在应用中的能量损失，并提供更高的可靠性。同时，TO-220AB封装设计为其散热提供了便利，使其在高负荷工作状态下也能保持较低的工作温度。

结论

SBR40U45CT 是一款设计精良、性能卓越的超级势垒二极管阵列，适合需要高效率、高可靠性的电源管理方案。其广泛应用于电源适配器、逆变器、电动汽车及电机驱动等领域，具有良好的市场前景和应用潜力。凭借其优异的电气特性和适应性，SBR40U45CT无疑是各类电力电子产品中值得信赖的选择。
