产品概述：74LVC1G08W5-7

一、基本信息

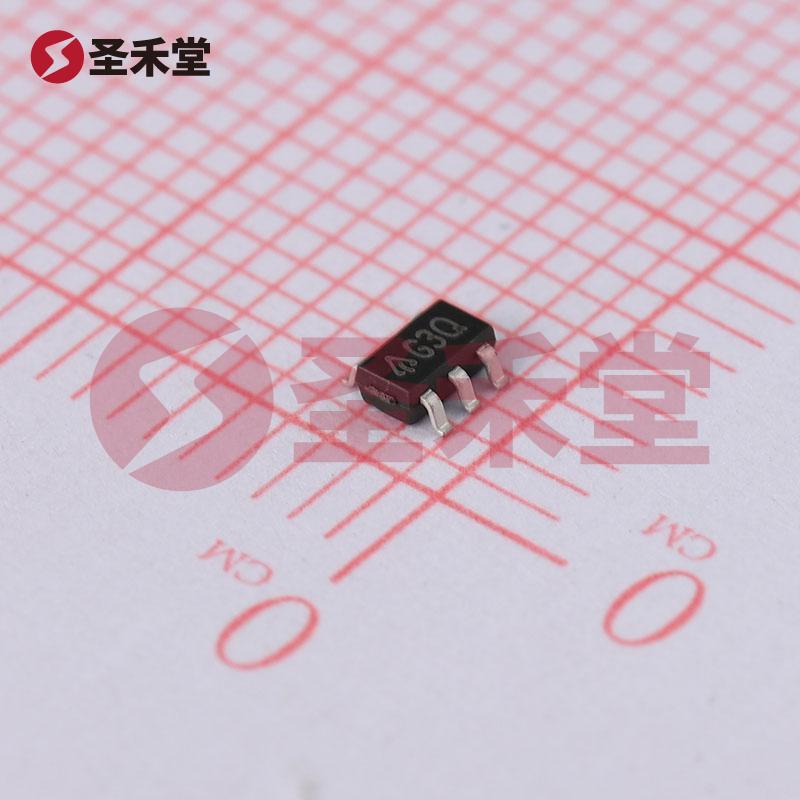

74LVC1G08W5-7 是一款由美台（DIODES）制造的单通道与门集成电路，采用 SOT-25 表面贴装封装。该器件在数字电路中常用于基础的逻辑运算，其主要功能是对两个输入信号进行与逻辑运算，并输出相应的结果。这种与门逻辑功能在时序电路、组合逻辑电路及各类控制电路中有广泛应用。

二、关键参数

1. 逻辑电平：

   • 高电平：1.7V ~ 2V
   • 低电平：0.7V ~ 0.8V
   • 该电平范围适用于低电压逻辑电路，确保兼容性。

2. 工作电压：

   • 供电电压范围为 1.65V 至 5.5V，提供了极大的灵活性，能够满足不同应用的要求。

3. 传播延迟：

   • 在 5V 电源和负载电容 50pF 条件下，最大传播延迟为 1.7ns。这意味着74LVC1G08W5-7 在高速信号处理情况下也能保持较高的响应速度，尤其适用于高频应用。

4. 电流特性：

   • 最大静态电流为 200µA，具有较低的功耗特性，这对于电池供电或者需要低功耗的设备尤为重要。
   • 输出电流能力：高、低输出各可达 32mA，能够驱动相对较小的负载，适合多种应用场景。

5. 输入与输出：

   • 本器件配置了 2 个输入，能够满足双输入逻辑运算的需求，对于多种逻辑电路设计具有良好的适应性。

6. 工作温度范围：

   • 在-40°C 到 125°C 的广泛工作温度范围内，确保了74LVC1G08W5-7 在各种严酷环境下的稳定性和可靠性。

三、应用场景

74LVC1G08W5-7 具有广泛的应用场景，包括但不限于：

• 通讯设备：可用于各种数据传输通道中的逻辑控制。
• 消费电子产品：适用于电视、音响等日常家电的控制逻辑。
• 汽车电子：在汽车的控制模块中用于执行基本的逻辑运算。
• 工业控制：在自动化设备和PLC系统中，用于实现信号的逻辑控制。
• 便携式设备：因其低功耗和高效率设计，特别适合于电池供电的便携设备。

四、封装特点

SOT-25 封装是该元件的一个重要特征，其小型化的设计不仅节省了电路板的空间，同时也便于高密度组装。表面贴装型结构可以快速集成在自动化生产线中，提高了生产效率。

五、总结

74LVC1G08W5-7 是一种性能卓越的单通道与门 IC，结合了低功耗、高速响应和宽电压工作范围，其在现代电子应用中的重要性不容忽视。这款器件不仅适合于各种标准电子设计中，还能够在特殊环境下提供可靠的性能，使其成为设计师和工程师的首选元件之一。无论是在消费电子、汽车电子还是工业控制领域，74LVC1G08W5-7 都展示了其灵活性和优越性。
