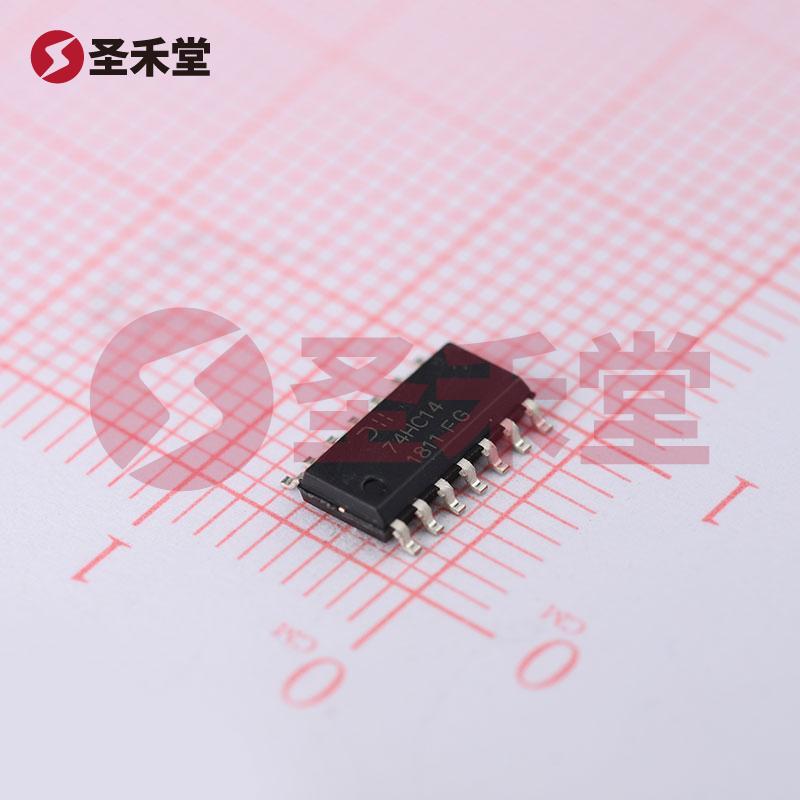

74HC14S14-13

产品概述：74HC14S14-13

产品背景

74HC14S14-13是由DIODES（美台）生产的一款高性能反相器（Inverter），属于74系列逻辑电路。作为一款广泛应用于数字电路中的小型集成电路，74HC14S14-13以其出色的电气参数和可靠的温度表现，成为低功耗、高速度逻辑设计的理想选择，其兼容性和灵活性使其在各类电子产品中都能发挥重要作用。

主要规格

• 逻辑类型: 反相器
• 电路数量: 6
• 输入数量: 6
• 供电电压范围: 2V ~ 6V
• 静态电流: 最大20µA
• 输出电流: 高、低电平下均可输出5.2mA
• 逻辑电平:
  • 低电平范围: 0.3V ~ 1.2V
  • 高电平范围: 1.5V ~ 4.2V
• 传播延迟: 在6V和50pF的条件下，最大传播延迟为21ns
• 工作温度范围: -40°C ~ 125°C
• 安装类型: 表面贴装型
• 封装类型: 14-SOIC（0.154"，3.90mm宽）

电气特性和应用

74HC14S14-13的设计使其能够在较宽的电压范围内稳定工作，可适用于多种供电需求的应用场合。其最大静态电流仅为20µA，这为低功耗设计提供了极大的便利。此外，允许的逻辑高低电平范围确保了该器件在不同逻辑电平标准之间的灵活兼容性，适合与多种微控制器、传感器和其他逻辑电路设备进行集成。

传播延迟仅为21ns，这意味着74HC14S14-13适合于高频应用，如高速数据传输和快速信号处理。在需要较大负载容性情况下，该器件依然能够稳定工作，使其在大多数数字电路中表现优异。

工作环境与可靠性

74HC14S14-13的工作温度范围广泛（-40°C ~ 125°C），使其可以在严酷的环境下持续稳定工作。这种特性特别适合于汽车电子、工业控制、消费电子等对温度敏感的领域，其高可靠性和抗干扰能力使得这一产品在实际应用中脱颖而出。

封装形式

该器件采用14-SOIC封装，具备紧凑的设计，便于在电路板上节省空间，提高布局的灵活性。对于现代电子设备而言，空间的紧凑化显得尤为重要，74HC14S14-13的表面贴装型设计有效满足了这一需求。

结论

74HC14S14-13作为一款高性能反相器，凭借其低功耗、高速度和宽温度范围等特点，广泛适用于各种数字电路的设计中。无论是在工业自动化、通信设备还是消费电子产品中，74HC14S14-13的可靠性和灵活性都为开发者提供了强有力的支持。选择74HC14S14-13，您将体验到更加高效与可靠的数字电路设计解决方案。
