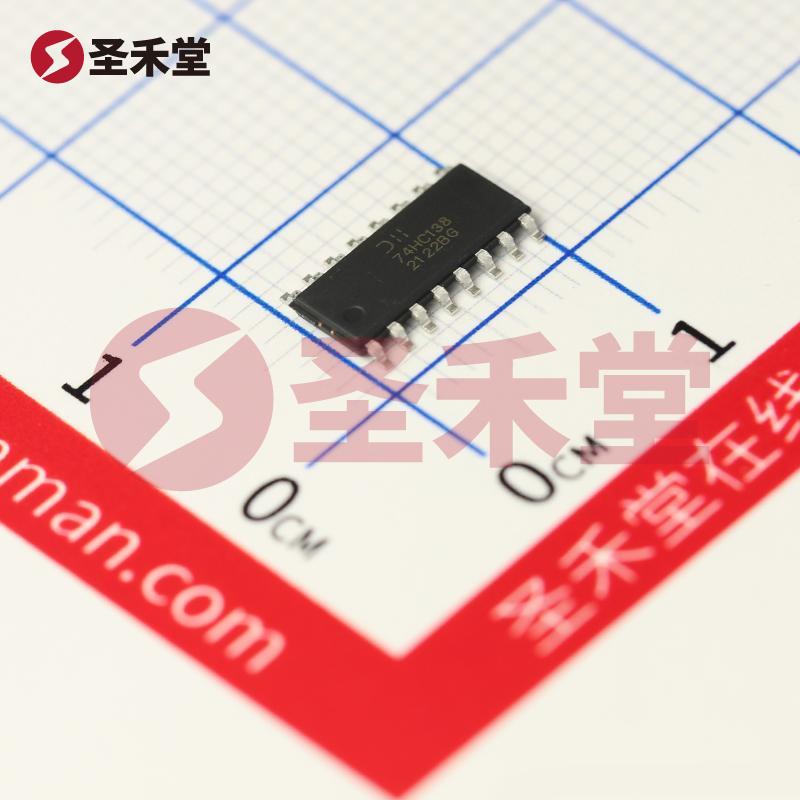

74HC138S16-13

产品概述：74HC138S16-13 解码器/多路分解器

概述

74HC138S16-13 是一款高性能的三线至八线解码器/多路分解器，采用表面贴装型（SO-16）封装，适用于各种数字电路应用。它的主要功能是将输入的三位二进制信号解码为八个输出信号，同时能够实现多种逻辑功能，增强了应用系统的灵活性。

主要特点

• 逻辑功能：74HC138S16-13 具有一组三个位输入（A0, A1, A2），可以将其解码为八个独立的输出（Y0 - Y7）。在所有输入引脚的输入信号为逻辑高电平时，解码器的输出将处于高阻态。
• 电流输出：输出的高电流和低电流均为5.2mA，确保了良好的兼容性和驱动能力，适合驱动LED或其他逻辑电路。
• 供电电压：支持单电源供电，电压范围为2V至6V，适用于不同电池或电源的运用场景，具有良好的电压兼容性。
• 工作温度范围：能够在-40°C至125°C的极端温度环境下正常工作，适合在苛刻环境中使用的应用需求。
• 封装类型：16-SOIC（0.154"，3.90mm宽），其紧凑的封装设计使其方便在小型电路板上集成。

应用场景

74HC138S16-13 广泛应用于现代电子设备中，包括但不限于以下几个领域：

1. 通信设备：在通信设备中，它可以用于数据选择和地址解码，帮助实现多路复用和信号传输。
2. 嵌入式系统：由于其高温工作能力和低电压操作特性，非常适合用于各种嵌入式系统中，如家电控制或汽车电子。
3. 工业控制：在工业控制系统中，74HC138S16-13 常用于多路输入信号的选择和控制，提升系统的灵活性和可靠性。
4. 消费电子产品：广泛用于游戏机、电视、音频系统等消费电子设备，作为地址解码或逻辑控制组件使用。

设计注意事项

在设计时，需要注意供电电压的选择，以确保解码器适在合适范围内工作。此外，由于输出电流的限制，应在设计中考虑输出负载电流的匹配，防止对器件造成损害。表面贴装的特性要求PCB设计时需注意焊接工艺与布局，确保良好的电气连接。

结论

74HC138S16-13 以其多功能性、宽广的供电范围及优异的温度稳定性，是一款非常适合现代数字电路系统的解码器/多路分解器。无论是在通信、嵌入式、工业控制还是消费电子领域，这款解码器都能够发挥其独特的价值。其出色的性能和可靠的工作能力，使其成为设计工程师所青睐的选择。
