描述：超势垒整流器(SBR) 1对共阴极 820mV@10A 150V 10A TO-220-3
库存数量
库存：
1000
（起订量: 1, 增量: 1）
最小包：50
商品单价
梯度内地(含税)
1+
2.32
50+
2.15
产品参数
属性参数值
二极管配置1对共阴极
正向压降(Vf)820mV@10A
直流反向耐压(Vr)150V
整流电流10A
反向电流(Ir)100uA@150V
SBR20A150CT 产品概述
一、产品简介

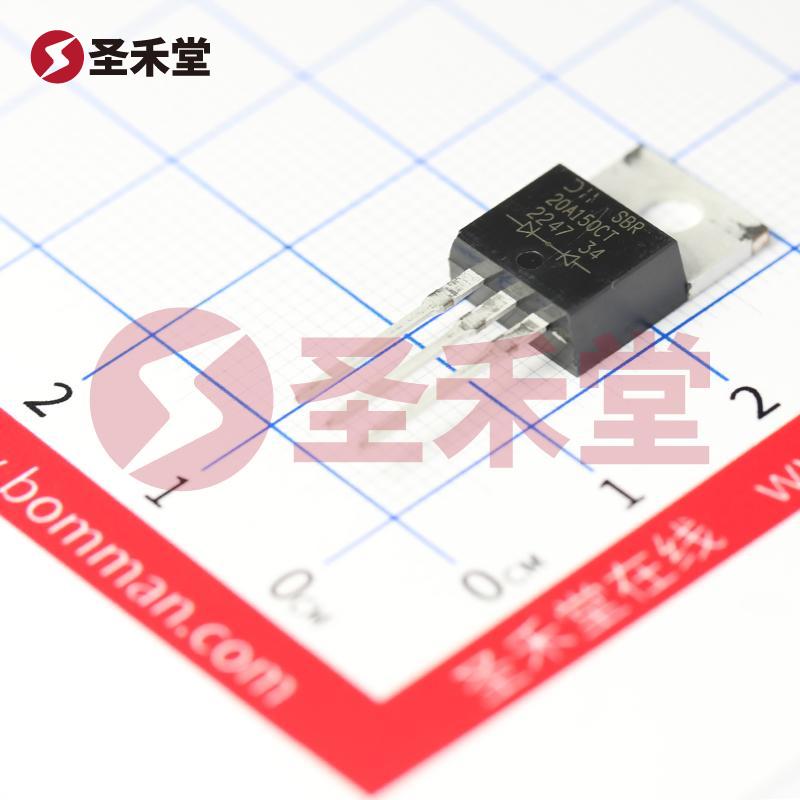

SBR20A150CT是一款高性能超级势垒整流器(Super Barrier Rectifier, SBR)，采用TO-220-3封装，专为高效能整流应用设计。这款二极管配置为1对共阴极，具有出色的电气性能及热性能，极大地满足现代电子设备对高效率、高可靠性的需求。该产品在电压、温度及电流的特性上表现优异，使其成为多个行业应用中的理想选择。
二、主要参数
- 二极管类型：超级势垒整流器（SBR）
- 配置：共阴极
- 最大反向工作电压 (Vr)：150V
- 平均整流电流 (Io)：10A（每个二极管）
- 正向电压降 (Vf)：820mV @ 10A
- 反向泄漏电流：100µA @ 150V
- 速率：快速恢复 ≤ 500ns (在大于200mA的条件下)
- 工作温度范围：-65°C 至 175°C
- 安装类型：通孔
- 封装方式：TO-220-3 (也称为TO220AB)
三、性能特点
低正向电压降：SBR20A150CT在10A电流下的正向电压降为820mV，这一特性使得其在整流电路中能有效减少功率损耗，提高系统的整体能效。
高反向电压能力：最大反向工作电压为150V，确保了其在高电压应用中稳定工作，不会因为过电压而出现击穿或失效。
快速恢复特性：该二极管的快速恢复时间小于500ns，适合高频率、大功率的转换电路，特别是在开关电源和DC-DC转换器中表现优异。
广泛的工作温度范围：工作温度范围从-65°C到175°C，确保SBR20A150CT能够在严酷的环境中稳定工作，适用于汽车、工业和军事等领域。
极低的反向泄漏电流：在最大反向电压下，仅有100µA的反向泄漏电流，有效降低了系统的待机功耗，是提升能效设计的关键因素。
四、应用领域
SBR20A150CT适用于多种电子和电气设备，主要包括但不限于：
- 开关电源：提升功率转换效率，减少热量生成，延长设备的使用寿命。
- 电机驱动：用于功率整流和反向电流保护，尤其是在逆变器设计中尤为关键。
- 电池充电器：提供有效的整流方案，以便更高效的充电过程。
- 家电：作为整流器和保护元件应用于各类家用电器中。
五、总结
SBR20A150CT作为一种出色的超级势垒整流器，以其优秀的性能和广泛的应用适配性，成为了电子行业中不可或缺的组件之一。其在各项电气参数上的优异表现，使其能够在多种严苛环境下稳定工作并满足不同应用的需求。无论是在工业设备、消费电子或汽车电子中，SBR20A150CT都展现出其高效、可靠的特性，是推动现代电子技术发展的重要推动力。
