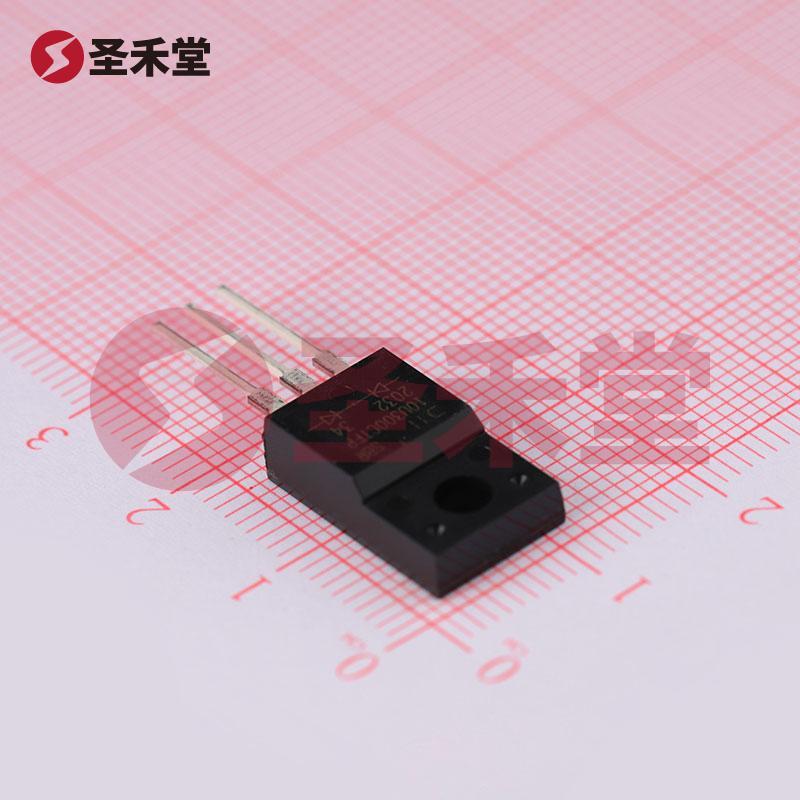

SBR10U300CTFP

产品概述：SBR10U300CTFP 超势垒整流器

一、产品简介

SBR10U300CTFP 是一款高性能的超级势垒整流器 (Super Barrier Rectifier, SBR)，由美台公司 (DIODES) 生产，采用 TO-220-3 全封装设计，配备隔离接片。这款器件特点是高耐压 (300V)、大电流 (每个二极管 5A)、低正向压降 (920mV @ 10A)、快速恢复时间等，适合用于各种高效能电源管理与整流应用。

二、主要参数

1. 封装/外壳：采用 TO-220-3 全封装设计，隔离接片确保了设备的安全性和可靠性，方便散热和安装。
2. 二极管配置：该器件配备 1 对共阴极二极管，适合多种电源电路的需求。
3. 电压和电流：
   • 最大直流反向电压 (Vr)：300V，适应高压应用场景。
   • 平均整流电流 (Io)：每个二极管 5A，确保能长时间稳定输出。
   • 正向电压 (Vf)：920mV @ 10A，显示出优秀的低压降性能，从而减少功耗。
4. 复位特性：
   • 反向恢复时间 (trr)：35ns，适合高频应用，减少开关损耗。
   • 反向泄漏电流：200µA @ 300V，保证在反向工作状态时电流的微小泄漏。
5. 工作温度：-65°C ~ 175°C，广泛适应各种环境条件，且保障在极端温度下的可靠性。
6. 安装类型：通孔 (Through Hole) 安装，适应多种PCB设计。

三、应用领域

SBR10U300CTFP 超势垒整流器广泛应用于以下几个领域：

1. 开关电源 (SMPS)：能够实现高效率的功率转换，适合用于各种电源适配器及相关设备。
2. 逆变器：适用于太阳能逆变器及其他类型的电力逆变系统，能够承受高电压和大电流。
3. 电动机驱动：在电机控制电路中充当整流器，提供优秀的电流和温度管理。
4. LED 驱动电源：高效的整流能力和快速恢复时间能够大幅提升 LED 灯具的能源使用效率。
5. 电动车充电器：适合电动车及电池充电系统，能有效控制电流和保持稳定性。

四、优点

• 低正向压降：920mV @ 10A 的低压降使其在高电流应用中能显著降低能量损耗。
• 快速恢复特性：35ns 的反向恢复时间对于高频开关电源来说尤为重要，有助于提升整体能效。
• 高电压耐受能力：最大 300V 的反向电压使其适用范围广泛，能满足不断增长的电子设备对稳压的需求。
• 广泛的工作温度范围：适合在高温或极低温的环境下运行，提高产品的可靠性。

五、总结

SBR10U300CTFP 超势垒整流器以其优异的性能特性和广泛的应用范围，成为现代电源设计中不可或缺的组件之一。随着电子设备对能效和可靠性的要求越来越高，SBR10U300CTFP 凭借其卓越的电气性能，必将在行业内继续发挥其重要作用。无论是在电源管理、逆变器还是其他高效能应用中，这款超级势垒整流器都能够提供稳定而高效的解决方案。
