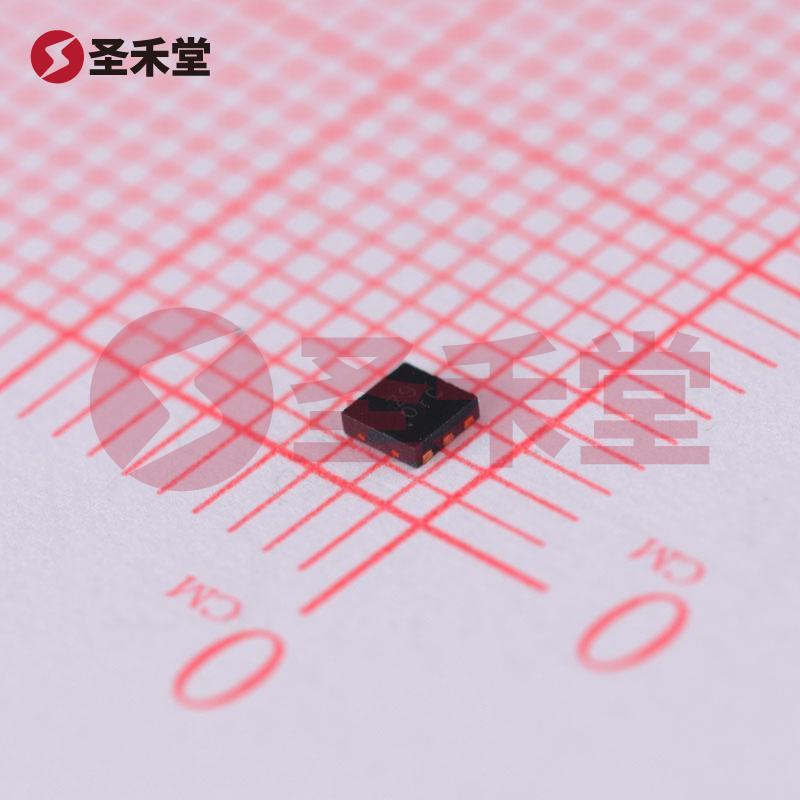

AL3050FDC-7 产品概述
一、产品简介
AL3050FDC-7 是一款高效、可调的 DC-DC 升压稳压器，专为 LED 驱动应用设计。作为美台（DIODES）公司提供的一款解决方案，AL3050FDC-7 集成了多种先进技术，能够为背光源提供稳定且高质量的电源。其优良的性能和可靠性使其适用于广泛的工业和消费电子应用，尤其是在需要可靠且高效的 LED 驱动的场景中成为理想选择。
二、基本参数
- 类型: DC-DC 稳压器
- 拓扑: 升压
- 内部开关: 是
- 输出数: 1
- 电压 - 供电: 2.7V 至 5.5V
- 电压 - 输出: 最高 30V
- 电流 - 输出/通道: 最高 40mA
- 频率: 750kHz
- 调光方式: PWM（脉宽调制）
- 应用场景: 背光驱动
- 工作温度范围: -40°C 至 85°C
- 安装类型: 表面贴装型
- 封装: 6-UDFN 裸露焊盘
- 供应商器件封装: U-DFN2020-6（S 类）
三、功能特点
AL3050FDC-7 提供了一系列强大的功能特点，确保其在各种应用中表现出色：
高输出电压能力: AL3050FDC-7 的输出电压可达 30V，能够满足高亮度 LED 和多串 LED 模块的需求。
高效能与低功耗: 内部集成的开关电路设计提高了整体转换效率，减少了能耗，适合电池供电的设备。
调光应用的灵活性: 支持 PWM 调光，能够灵活地调整 LED 的亮度，以适应不同的用户需求和应用环境。
宽广的工作温度范围: 工作温度范围达到 -40°C 至 85°C，使其适合在苛刻环境下工作，如户外设备和工业应用。
紧凑的封装设计: 采用了 U-DFN2020-6 封装，大大节省了 PCB 面积，同时也简化了生产工艺，适合高密度布局的电路板设计。
四、应用领域
由于其优越的性能和广泛的适用性，AL3050FDC-7 被广泛应用于以下领域：
消费电子: 在手机、平板电脑和笔记本电脑等设备中用于 LED 背光源驱动。
汽车电子: 作为车载显示器和仪表板照明的 LED 驱动解决方案。
工业设备: 在工业控制面板和仪器仪表中，提供稳定的 LED 显示和指示。
智能家居: 应用于智能灯具和其他家居照明设备，提供灵活的调光功能。
五、总结
综上所述，AL3050FDC-7 是一款高效、稳定的升压 DC-DC 稳压器，适用于多种 LED 驱动应用。凭借其出色的电压输出能力、低功耗特性以及高温度耐受性，为用户提供了良好的灵活性和可扩展性，成为设计师在选择 LED 驱动方案时的理想选择。无论是在消费类电子产品还是在工业应用中，该元器件都能够满足现代电子设备对性能和效率的苛刻要求。
