描述：二极管-肖特基-200V-1A-表面贴装型-DO-214AC（SMA）
库存数量
库存：
2
（起订量: 1, 增量: 1）
最小包：5000
商品单价
梯度内地(含税)
1+
0.285
500+
0.19
2500+
0.165
产品参数
属性参数值
安装类型表面贴装型
不同 Vr、F 时电容110pF @ 4V，1MHz
二极管类型肖特基
速度快速恢复 =< 500ns，> 200mA（Io）
电流 - 平均整流 (Io)1A
不同 If 时电压 - 正向 (Vf)920mV @ 1A
电压 - DC 反向 (Vr)（最大值）200V
工作温度 - 结-50°C ~ 150°C
不同 Vr 时电流 - 反向泄漏50µA @ 200V

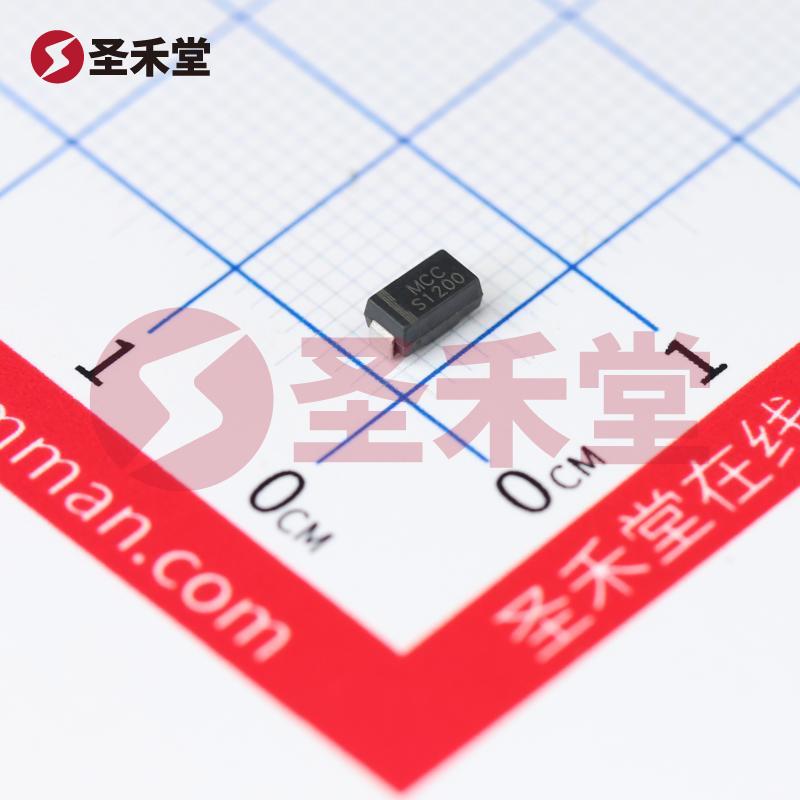

SS1200-LTP 产品概述
产品简介
SS1200-LTP是一款高性能的肖特基二极管，具备出色的电气特性和广泛的应用潜力。此款产品采用表面贴装型封装，型号为DO-214AC（SMA），适用于多种电子线路设计，尤其是在高频和高效率的电源转换应用中展现出优越的性能。其具有高达200V的反向击穿电压和1A的平均整流电流能力，使其成为高压电源和整流电路的理想选择。
主要特性
电源特性：
- 肖特基二极管设计：SS1200-LTP采用肖特基结构，显示出低正向电压降（Vf仅920mV @ 1A），这对于提高电源效率至关重要。同时，这种设计有效降低了导通损耗，能够在高频应用中实现快速恢复，并确保系统的整体性能优化。
- 最大反向电压：该二极管的最大DC反向电压（Vr）达200V，满足绝大多数电源系统对高压元件的需求，为电路提供了可靠的保护与稳定性。
电流特性：
- 平均整流电流：具备高达1A的整流能力，适合高功率的整流应用，能够满足大多数无线电和电源模块的要求。
- 反向泄漏电流：在200V的反向电压下，反向泄漏电流最大仅为50µA，体现了该产品在静态条件下的优越表现，适合数据转换和高精度电源设计。
热特性：
- 工作温度范围广：SS1200-LTP的结温工作范围在-50°C至150°C，这使其能够在严酷环境下稳定工作，尤其是工业应用场合中，能适应苛刻的温度变化。
频率特性：
- 快速恢复速度：SS1200-LTP的恢复时间小于500ns，使其在快速切换和高频应用中表现出色。这对于大多数开关电源和逆变器应用而言，能够大幅度降低开关损耗，提高效率。
应用领域
由于其卓越的电气特性，SS1200-LTP广泛应用于以下领域：
- 电源供应：适用于开关电源、线性电源等各种电源设计中，能够有效降低电源的功耗，提高制成品的整体效率。
- 逆变器：在太阳能逆变器、UPS（不间断电源）等设备中，SS1200-LTP能够实现高效整流，为直流电源转化为交流电源提供支持。
- 通信设备：尤其在无线通信和数据传输设备中，高频特性要求较高的整流效率以确保信号的完整性和传输速率的提升。
- 电动工具和汽车电子：可用于电机驱动电路及车载电子产品中，保证设备的高负载稳定性和可靠性。
封装与安装
该产品的封装为DO-214AC（SMA），适用于表面贴装技术（SMT）生产流程，能够快速、便捷地进行大规模生产。该封装形式有助于实现自动化焊接，减少制造成本，提高生产效率。
总结
SS1200-LTP是一款设计先进的肖特基二极管，其在高压、低正向电压及快速恢复等方面的优雅性能，使其成为现代高效率电源设计的理想选择。从电源到通讯，从工业到消费电子，该产品的适用性和高效能为多种应用提供了强有力的支持。选择SS1200-LTP，不仅能满足严格的技术要求，还能为您的设计带来更高的性能和更低的能耗。
