LTV-354T

LTV-354T 产品概述

产品简介

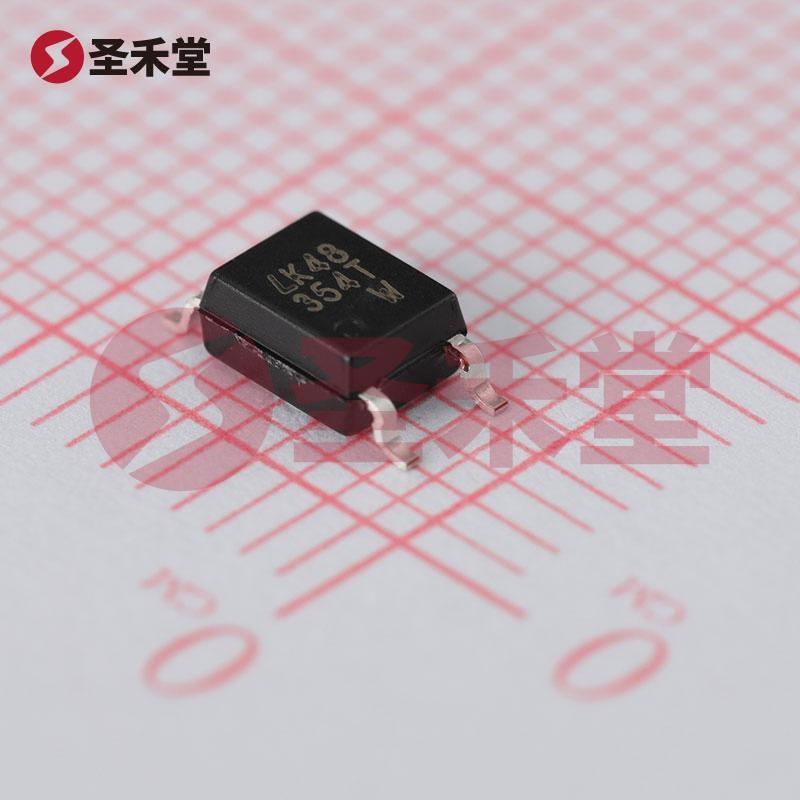

LTV-354T是一款由台湾光宝（LITEON）制造的高性能光耦合器，采用先进的光学技术和半导体技术相结合，为广泛的电气隔离和信号传输应用提供可靠的解决方案。该光耦合器特别设计用于支持支持AC和DC信号，是一种封装为4-SOP型的表面贴装元件，适用于现代电子设备的紧凑型设计需求。

主要特性

1. 通道数与隔离电压 LTV-354T为单通道设计，具备优异的电气隔离特性，能够承受高达3750Vrms的隔离电压，确保安全稳定的信号传输，避免由于电源干扰或其他电气问题引起的故障。

2. 电流传输比 该光耦的电流传输比（CTR）在特定工作条件下表现出色。在1mA的输入电流下，其最小电流传输比为20%，最大值可达400%。这种高 CTR 使得LTV-354T非常适合在低电流输入条件下工作的应用，能够有效地驱动后端负载。

3. 驱动特性 LTV-354T的输出为晶体管，最大输出电压可达35V，输出电流达到50mA。其Vce饱和压降最大为200mV，典型的正向电压（Vf）为1.2V的设计，能够在低能耗的条件下高效运行。这使它成为驱动各种继电器、报警器及其他需要电流控制的设备的理想选择。

4. 快速响应时间 LTV-354T的上升时间和下降时间分别为4µs和3µs，提供了快速的响应能力，适合需要快速开关的信号传输应用。这一特性在数据通信和信号处理领域尤为重要。

5. 广泛的工作温度范围 LTV-354T的工作温度范围在-30°C到110°C之间，使其能够在不同的环境条件下稳定工作，非常适合工业、汽车电子和家用电器等多种应用场景。

6. 方便的安装形式 采用标准的4-SOP封装，这种设计不仅减少了器件占据的 PCB 板空间，而且适应现代电子产品对体积小、重量轻的需求。表面贴装技术（SMD）的应用也提升了自动化生产的效率。

应用领域

LTV-354T的设计使其适用于众多应用场合，包括但不限于：

• 数据通信：在数据传输电路中，该光耦能够实现电信号的隔离，有效防止信号干扰。
• 工业控制：用于工控设备与微处理器之间的信号隔离，增强安全性和系统稳定性。
• 家电控制：在家用电器中常用于实现控制电路与高电压电路之间的隔离。
• 音视频设备：可用于音频和视频信号的传输中，确保视频和音频信号的高清晰度和高保真度。

结论

LTV-354T光耦合器凭借其优越的电压隔离能力、高电流传输比、快速响应时间和广泛的工作温度范围，成为现代电子和电气设备中不可或缺的关键元件。它不仅提供了出色的性能，为各种应用提供可靠的解决方案，同时也满足了电子产品轻量化和高效率的设计需求。选择LTV-354T光耦合器，无疑是实现高效安全信号隔离传输的明智之选。
