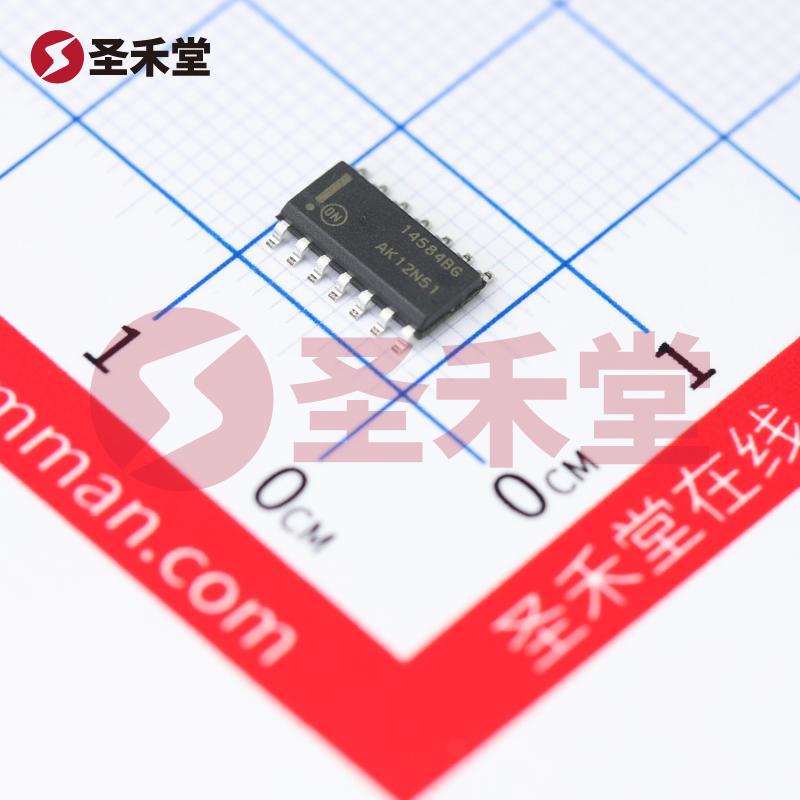

MC14584BDR2G

MC14584BDR2G 产品概述

概述

MC14584BDR2G 是一款由安森美（ON Semiconductor）制造的高性能反相器 IC，它采用了施密特触发器设计，具有6通道的功能，适用于各种数字电路应用。该器件在表面贴装型（SMD）封装中的表现尤为出色，适合空间受限的设计环境。由于其宽广的工作电压范围和强化的抗干扰能力，MC14584BDR2G 被广泛应用于工业控制、消费电子、通信设备和其他需要可靠信号变换的电子产品中。

主要特点

1. 输入数与电路数:

   • MC14584BDR2G 具备6个独立通道的输入，这使得它能够同时处理多路信号，提高了电路的灵活性和功能集成度。

2. 电流特性:

   • 高电流输出为8.8mA，低电流输出同样为8.8mA，确保了足够的驱动能力，适用于连接到不同的负载。

3. 逻辑电平:

   • 该器件支持宽范围的逻辑电平：高电平范围为3.4V至10.5V，低电平在1.6V至4.6V，能够有效应对不同工作环境和控制系统的要求。这种逻辑电平的灵活性使其适合与多种数字电路兼容。

4. 供电电压范围:

   • 工作电压范围覆盖3V至18V，适合不同的电源设计需求。这种宽广的供电电压选择极大地增强了产品的适用性。

5. 静态电流与抗干扰能力:

   • 该器件的最大静态电流为1µA，意味着在待机状态下的功耗极低，适合要求低功耗的应用。同时，施密特触发器特性提高了对慢速信号变化的抗干扰能力，优化了信号的稳定性和可靠性。

6. 最大传播延迟:

   • 在工作电压为15V时，前往50pF负载的最大传播延迟为80ns。这一指标意味着在快速开关和信号处理的场合，该器件具有良好的性能表现。

7. 温度范围:

   • MC14584BDR2G 的工作温度范围在-55°C至125°C之间，这使得它在极端环境下也能保持稳定的性能，适合于工业及严苛环境中的应用。

应用领域

MC14584BDR2G 可以广泛应用于以下领域：

• 工业控制: 在各类变频器、PLC 等工业应用中充当信号变换器，保障系统稳定运行。
• 消费电子: 适用于各类家庭电器、无人机、智能家居系统等设备中的信号处理。
• 通信设备: 在各类通信装置中有效处理多路数据流，确保信号的清晰传递。
• 汽车电子: 在汽车控制系统、仪表盘等关键部分运营，为汽车提供信号处理与控制能力。

结论

MC14584BDR2G 凭借出色的电流输出能力、灵活的电压范围、低功耗特性及广泛的工作温度范围，成为施密特触发器反相器领域中的领先产品。它的设计不仅满足了现代电子设备对于高效能和可靠性的需求，也在众多应用中展示了其优越的性能表现，是电子工程师在选择数字信号处理器件时的理想选择。
