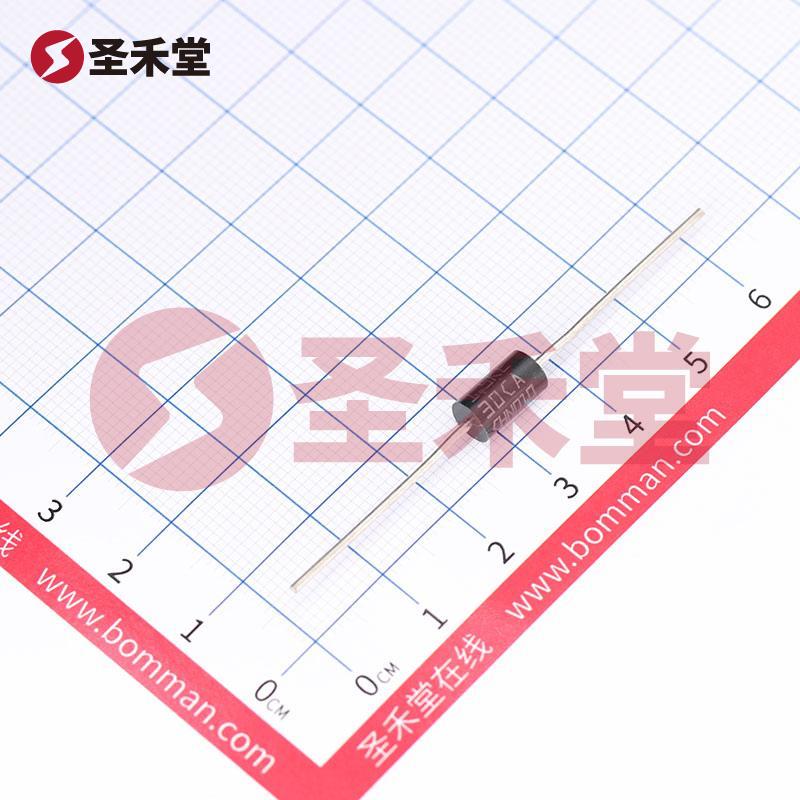

1.5KE30CA

1.5KE30CA 产品概述

一、产品基本信息

1. 产品名称：1.5KE30CA
2. 类型：瞬态电压抑制器（TVS二极管）
3. 封装形式：DO-201AD（轴向封装）
4. 制造商：STMicroelectronics（意法半导体）
5. 极性：双向（Bidirectional）

二、技术参数

1. 峰值脉冲电流 (Ipp)：-

   • 在10/1000 µs时间范围内，峰值脉冲电流为36.2A；
   • 而在8/20µs的条件下，峰值脉冲电流可达到187A。

2. 箝位电压：53.5V（在大脉冲条件下）

3. 击穿电压：最小值28.5V，典型值25.6V。此参数表明，当电压超过这个值时，TVS二极管会迅速导通，保护后面的电路不受高电压影响。

4. 反向关断电压：典型值为25.6V，显示了器件在反向IB下的抗压能力。

5. 不同 Ipp 下的箝位电压：51.4V（在36.2A的脉冲下）。

6. 功率 - 峰值脉冲：1500W（1.5kW），显示了本器件能够承受高功率瞬态的特性。

7. 在不同频率下的电容：1450pF @ 1MHz，表明了其在高频信号中的表现。

三、应用场景

1. 电源线路保护：1.5KE30CA 主要用于保护敏感电子设备和电路免受瞬态过电压（如浪涌和静电放电）的损害。这种保护是至关重要的，特别是在电源系统或与外部网络连接的设备中。

2. 工控设备：适用于工厂自动化设备、控制器和通信设备等，通过瞬态抑制来保护设备的正常运作和安全。

3. 消费电子产品：在现代家用电器和消费电子设备中，1.5KE30CA能够有效地避免因外界冲击带来的电压浪涌，保证设备的长期稳定性。

4. 汽车电子：随着汽车电子化程度的提高，该器件在汽车电泉、传感器、控制单元等领域的应用需求也日益增加。

5. 通信设备：在网络设备和通信线路上，为信号传输提供必要的过压保护，保障通讯的稳定性。

四、性能优点

• 迅速响应：高峰值脉冲电流和低箝位电压的特性使得该TVS二极管可以快速反应，对瞬态过电压进行有效抑制。

• 高功率处理能力：其1.5kW的峰值功率能力使其能够在最严苛的瞬态条件下可靠工作。

• 可靠性与耐用性：STMicroelectronics作为知名的半导体制造商，产品经过严格检验，确保长期稳定性和安全性。

• 灵活的封装设计：DO-201AD通孔封装使得其具有更好的散热能力，便于在不同电路设计中灵活运用。

总结

1.5KE30CA瞬态电压抑制器为电子设备提供了一种高效、经济的过电压保护方案。凭借其高性能参数和广泛的应用，在现代电子产品中将继续发挥重要作用。无论是在工业、汽车还是消费电子市场，1.5KE30CA都将成为保障设备安全和性能的重要组成部分。
