FCX619TA

FCX619TA 产品概述

产品名称

FCX619TA - NPN 三极管

基本信息

FCX619TA是由DIODES公司制造的一款高性能NPN型三极管，适用于多种电子电路应用。该三极管设计用于高电流和高频率的操作，具备较强的电流增益和迅速的开关特性，广泛应用于开关电源、音频放大器、射频放大器及各种低噪声和高效能的线性模式电路。

关键参数

• 类型: NPN
• 集电极电流 (Ic): 最大额定值为3A，适合需要高电流输出的应用。
• 集射极击穿电压 (Vce): 最高为50V，意味着在此电压下，器件能够安全运行而不被击穿。
• 额定功率: 2W，确保器件在大多数应用中保持高效而稳定的操作。
• 饱和压降: 在Ic达到2.75A时，Vce的饱和压降最大为320mV，显示出其优良的开关特性。
• 截止电流 (Icm): 最大为100nA，代表在关闭状态下的漏电流非常小，降低了待机功耗。
• 直流电流增益 (hFE): 在2V和2A的工作条件下，DC电流增益的最小值为100，优化了增益性能，满足不同电流放大需求。
• 频率特性: 该器件具有165MHz的跃迁频率，使其适合高频应用，例如信号放大。
• 工作温度范围: -55°C至150°C，广泛适用于恶劣环境下的工作。

物理特性与封装

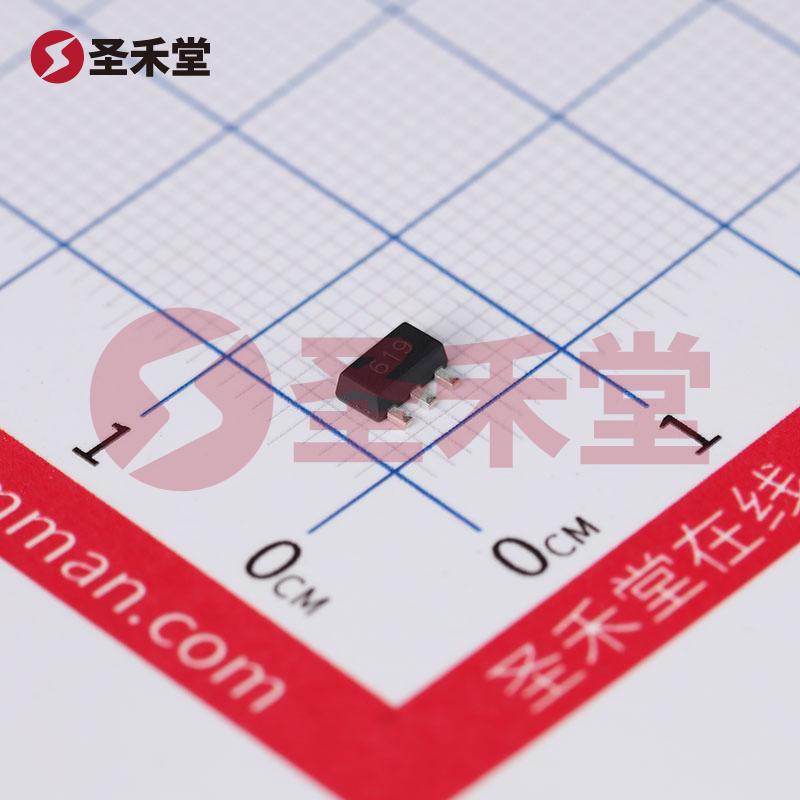

FCX619TA采用SOT-89-3封装，这是一种表面贴装型（SMD）封装。SOT-89-3小巧的体积使得它适合紧凑型设计，同时提供了良好的散热性能，特别是在大电流应用中。这种封装有助于简化PCB设计，并提高了元件的生产效率。

应用领域

FCX619TA广泛应用于以下领域：

1. 开关电源: 由于其高输出电流和低饱和压降特性，使其在开关电源电路中成为理想选择，有助于提高驱动效率。

2. 音频放大器: 相关的线性放大应用能有效使用其高增益特性，确保音频信号的放大清晰且不失真。

3. 射频应用: 165MHz的跃迁频率使其适合在射频领域使用，例如信号放大器和混频器。

4. 低噪声放大器: 凭借较低的截止电流表现，适合应用于要求低噪声特性的放大器设计。

5. 自动化系统: 由于能够在极端温度下稳定运行，FCX619TA非常适合工业自动化和控制系统。

结论

FCX619TA是一个功能强大且灵活的NPN三极管，凭借其高电流能力、优异的增益特性和广泛的工作温度范围，使其在多种应用中表现出色。随着电子市场对高效率和高性能元器件的需求不断增加，这款三极管无疑会成为工程师和设计师优先考虑的解决方案之一。无论是在开关电源、线性放大器还是在高频信号处理领域，FCX619TA都能够提供优质的性能和可靠性，帮助用户实现卓越的设计目标。
