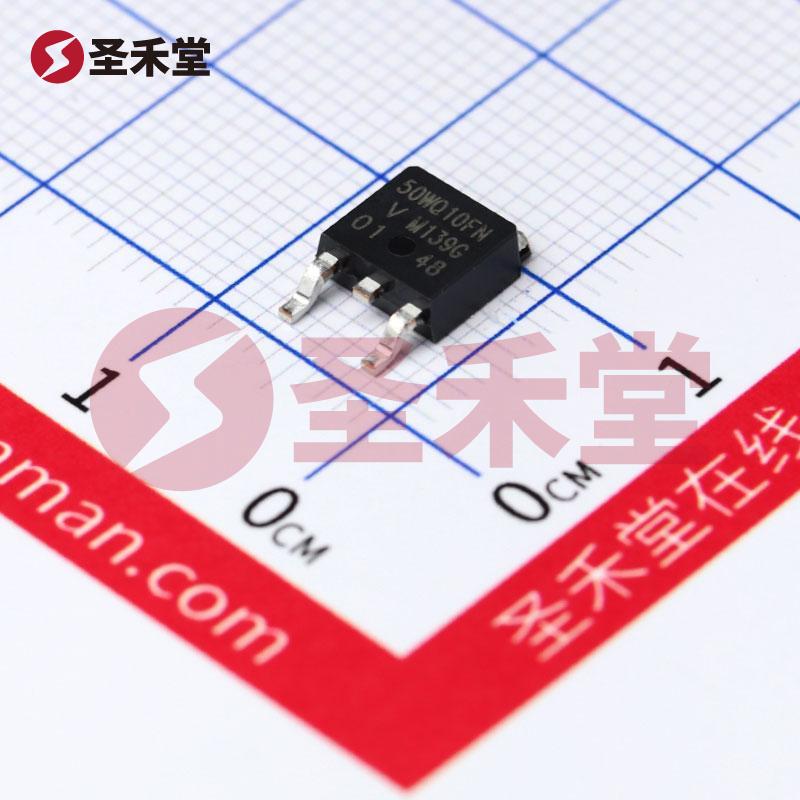

VS-50WQ10FNTR-M3

产品概述：VS-50WQ10FNTR-M3

VS-50WQ10FNTR-M3是一款高性能肖特基二极管，属于VISHAY（威世）品牌优秀的半导体产品系列。此款二极管具有优异的电气性能和温度特性，广泛应用于电源管理、开关电源、逆变器和其他需要快速开关的电路，特别适合高频和高效率的电源转换应用。

基本参数

• 二极管类型：肖特基二极管
• 额定最大反向电压 (Vr)：100V
• 平均整流电流 (Io)：5.5A
• 正向电压 (Vf)：在5A时为770mV
• 反向泄漏电流：在100V时，反向泄漏电流为1mA
• 结温范围：工作温度范围从-40°C至150°C
• 封装类型：D-PAK（TO-252AA），适合表面贴装，便于自动化生产

关键特性

1. 高效率与低正向电压：VS-50WQ10FNTR-M3在5A负载时的正向电压仅为770mV，这一特性使得其在低电压损耗的条件下实现高效能，尤其在电源转换中能够有效减少功率损耗，提高整体系统效率。

2. 快速恢复特性：该二极管设计为快速恢复，具备小于等于500ns的反应时间，允许在高频开关电路中以极小的延迟响应，提高了电路的动态性能，适合用于高频开关电源的设计。

3. 低反向泄漏电流：在100V工作条件下，其反向泄漏电流仅为1mA，这为系统设计提供了更多的灵活性，尤其是在高可靠性及高稳定性要求的应用环境中。

4. 优秀的温度特性：支持宽广的工作温度范围从-40°C到150°C，使得该产品能够在严酷的环境条件下可靠工作，可以用于汽车、工业控制及消费电子等多种应用场景。

5. 配置灵活性：D-PAK（TO-252AA）的封装设计非常适合于表面贴装技术（SMT），这一优点使得其在现代电子产品中能快速、方便地进行安装，适应当前市场对小型化、集成化、高性能电子设备的需求。

应用场景

• 开关电源：由于其低正向电压和高效率特性，VS-50WQ10FNTR-M3在开关电源设计中应用广泛，例如适用于AC-DC电源适配器和DC-DC变换器。
• 逆变器：尤其在太阳能和储能领域中，该二极管能够在逆变器电路中实现高效的功率转换。
• 电机驱动：由于其快速恢复特性，该二极管适合用于电机驱动应用中，提高电动机的启动和运行性能。
• 消费电子：在便携式和高性能的消费电子产品如手机、笔记本电脑中，VS-50WQ10FNTR-M3能够提供快速、高效的电源管理解决方案。

结论

综上所述，VS-50WQ10FNTR-M3是一款具备低正向电压、小反向泄漏电流和快速恢复特性的新一代肖特基二极管，适用于各类高效电源管理方案。无论在工业控制、汽车电子、还是消费电子领域，凭借其卓越的技术参数和多功能性，无疑是一款值得关注与选用的优质产品。
