型号:

STW20N95K5

品牌:ST(意法半导体)
封装:TO-247-3
批次:24+
包装:管装
重量:6.67g
其他:

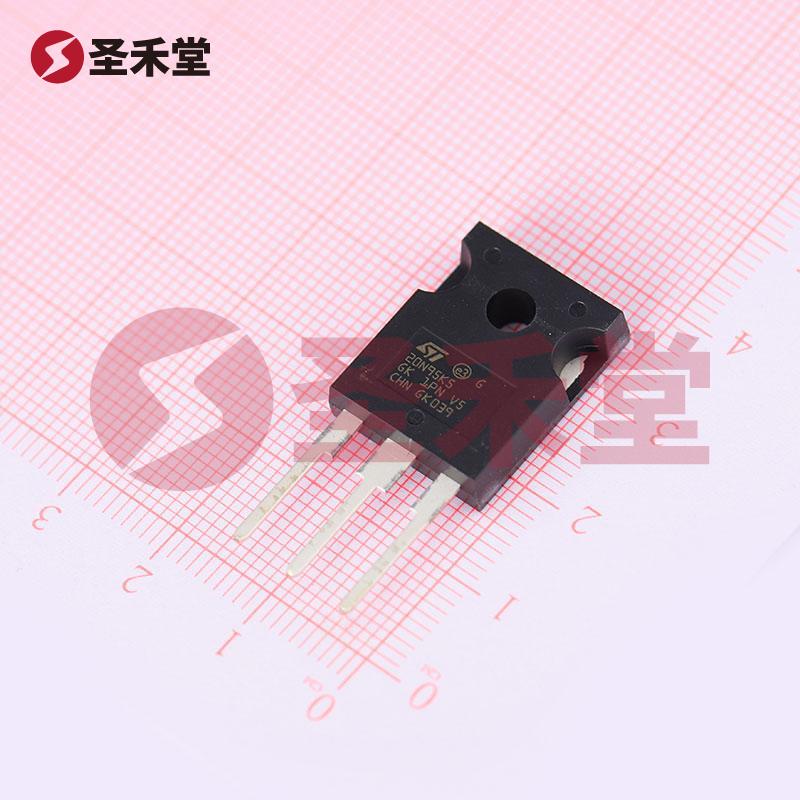

STW20N95K5 产品实物图片
STW20N95K5 一小时发货
描述:场效应管(MOSFET) 250W 950V 17.5A 1个N沟道 TO-247
库存数量
库存:
600
(起订量: 1, 增量: 1
最小包:600
商品单价
梯度内地(含税)
1+
10.05
10+
8.37
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)950V
连续漏极电流(Id)17.5A
导通电阻(RDS(on)@Vgs,Id)330mΩ@10V,9A
功率(Pd)250W
阈值电压(Vgs(th)@Id)3V@100uA
栅极电荷(Qg@Vgs)48nC@10V
输入电容(Ciss@Vds)1.55nF@100V
反向传输电容(Crss@Vds)1pF@100V
工作温度-55℃~+150℃

STW20N95K5 产品概述

一、产品简介

STW20N95K5 是一款高性能的 N 沟道 MOSFET(场效应晶体管),由意法半导体(STMicroelectronics)制造。该器件采用 TO-247-3 封装,具备高漏源电压、较大的连续漏极电流和出色的导通电阻,非常适合于工业、汽车和电力转换等多种应用场景。

二、关键参数

  • 漏源电压 (Vdss): 950V
  • 连续漏极电流 (Id): 17.5A(额定值为Tc = 25°C)
  • 最大启用导通电阻 (Rds(on)): 330mΩ @ 9A, 10V
  • 栅极阈值电压 (Vgs(th)): 最大值 5V @ 100µA
  • 驱动电压: 10V
  • 输入电容 (Ciss): 最大值 1500pF @ 100V
  • 栅极电荷 (Qg): 最大值 40nC @ 10V
  • 功率耗散 (Pd): 最大值 250W(TC = 25°C)
  • 工作温度范围: -55°C 至 150°C
  • 封装类型: TO-247-3

三、特点与优势

  1. 高压承受能力: STW20N95K5 的最高漏源电压可达 950V,使其能够在高压工业和电力转换应用中稳定运行。

  2. 优越的导通特性: 在 10V 的栅极驱动电压下,其导通电阻低至 330 毫欧,意味着在传输过程中损耗极小,从而提高能量转换效率。

  3. 出色的热管理性能: 特别设计的封装结构使得其具有良好的散热性能(功耗最大可达 250W),在高温环境下依然能够保持可靠的工作性能。

  4. 广泛的工作温度范围: STW20N95K5 能够在宽广的温度范围内工作,从 -55°C 到 150°C,适应各种恶劣环境的应用需求。

  5. 简易的驱动要求: 器件要求的驱动电压为 10V,简化了外围电路设计,使系统更易于实现。

四、应用场景

STW20N95K5 的设计使其非常适合于以下应用领域:

  1. 开关电源: MOSFET 可用于高效的开关电源设计,电源转换效率显著提升。

  2. 逆变器: 能够在可再生能源系统(如太阳能、风能)中用作逆变器的核心元件,确保高电流、高电压条件下的性能稳定。

  3. 电动车辆: 在电动汽车的电源管理系统中使用,通过高压和大电流的特性,保证电动驱动系统的高效运作。

  4. 工业控制系统: STW20N95K5 能够在高负载和高频率操作下有效地控制电机与其他工业设备。

  5. 照明系统: 适用于高功率 LED 照明和驱动电路,确保稳定的电流和光输出。

五、总结

STW20N95K5 是一款为现代高压应用设计的 N 沟道 MOSFET,凭借其优越的电性能、高能效及广泛的工作温度范围,不仅能满足各类工业与汽车标准,更为各类开发者和设计师提供了可靠的选型保障。其卓越的热性能和工艺规格确保了在各类严苛条件下,设备的持续稳定运行,是需求高压、高效、低损耗解决方案用户的理想选择。
