DTD113ZUT106

DTD113ZUT106 产品概述

概述

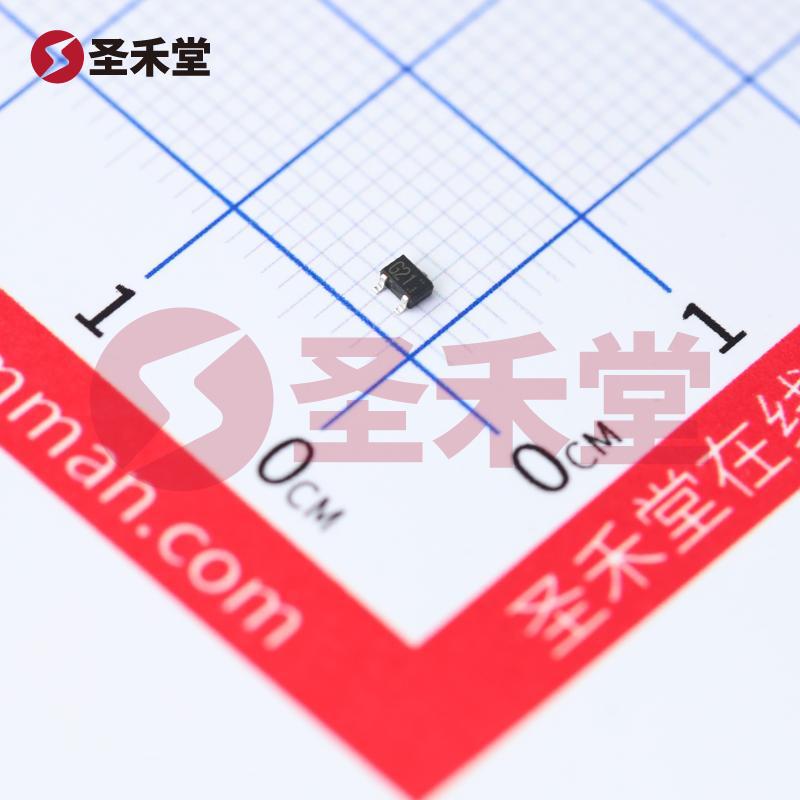

DTD113ZUT106 是一款由日本罗姆（ROHM）公司生产的数字晶体管，属于NPN-预偏压类型。该器件封装为SOT-323（UMT3），适合表面贴装技术（SMD），广泛应用于低功耗电子电路中，尤其是在数字和模拟信号处理相关的应用场景。

主要特性

1. 安装类型：

   • 该晶体管为表面贴装型，适用于现代紧凑型电路设计，便于自动化焊接和批量生产，提高了生产效率。

2. 电流与电压特性：

   • 集电极电流 (Ic)：最大值为500mA，程度上满足了多种低功耗应用的需求。
   • 集电极截止电流：最大值为500nA，表明其在关断状态下的漏电流极低，适合于对功耗敏感的电路。
   • 集射极击穿电压：最大值为50V，这使得DTD113ZUT106能够适应一定电压环境下的工作要求。

3. 饱和压降：

   • 在不同的基极电流（Ib）和集电极电流（Ic）条件下，Vce饱和压降为300mV（在2.5mA和50mA下），确保了低功耗的特性，适合用于开关模式电路。

4. 增益特性：

   • DC电流增益 (hFE) 的最小值为82，针对50mA和5V的条件，这一增益值保证了该晶体管在低电流条件下的可靠性，适用于多种小信号放大和开关应用。

5. 功率及频率特性：

   • 最大功率为200mW，支持较高的功率输出同时又有良好的热管理性能。
   • 频率跃迁达到200MHz，适合高速数字电路和开关应用，展现了良好的开关速度和频率响应特性。

6. 外部电阻：

   • 基极电阻（R1）为1kΩ，发射极电阻（R2）为10kΩ，设定了合适的偏置状态，使得晶体管在正常工作条件下能够稳定工作。

应用场景

DTD113ZUT106 由于其良好的性能参数和紧凑封装，非常适合以下应用场景：

• 数字电路：用于各种数字电路中的输入/输出开关，能够快速响应信号变化，满足大多数应用对速度的需求。
• 信号放大：在音频信号处理，射频电路和视频信号传输应用中作为小信号放大器，提升信号质量。
• 功率管理：用于电源管理电路中，实现高效的开关调节与功率分配。
• 小型设备：广泛应用于便携设备、家庭自动化、物联网设备等，凭借小型封装与优异的电特性，适配紧凑空间的设计需求。

结论

总之，DTD113ZUT106 是一款具备优秀电性能的NPN数字晶体管，适合多种低功耗、高速度的电子应用。它的设计使其能在各种环境下稳定工作，同时在紧凑的设计中占据极小的物理空间，是现代电子设备设计中理想的选择。ROHM凭借其在半导体行业的深厚技术积累和精湛工艺，为客户提供了可靠的产品支持，确保每个应用场景都能获得最佳的性能表现。
