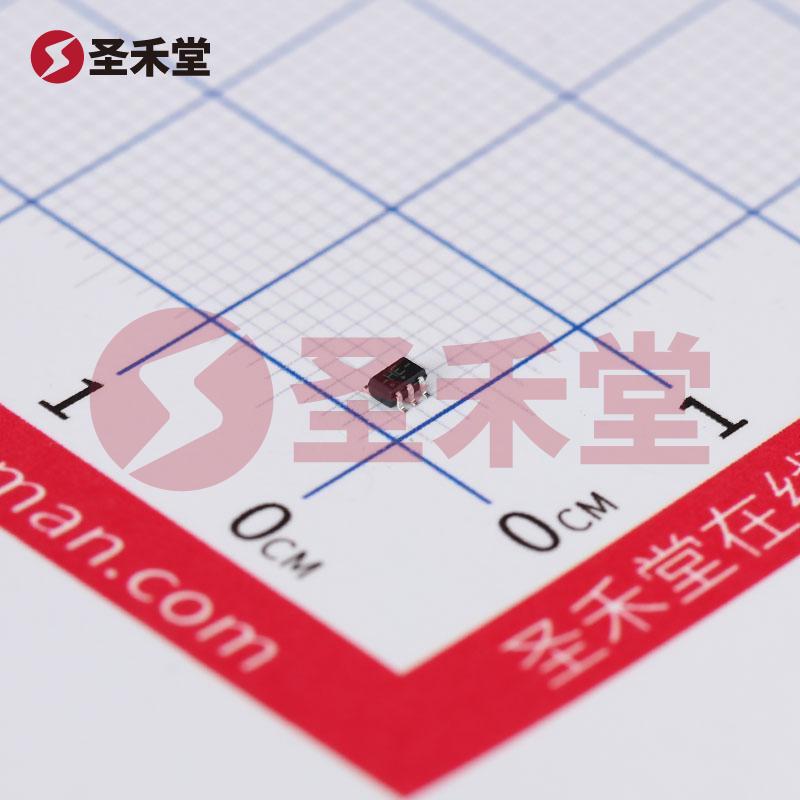

74HC1G08GW,125

产品概述：74HC1G08GW,125

一、概述

74HC1G08GW,125是由Nexperia（安世半导体）制造的一款高性能逻辑集成电路，属于74HC系列中的与门（AND Gate）。该器件采用5-TSSOP封装，广泛应用于各种数字电路中，具有高频率、高效能和广泛的电压工作范围（2V至6V），适用于严苛的工作环境。

二、基本参数

1. 逻辑电路系列：74HC
2. 逻辑类型：与门（AND Gate）
3. 输出通道数：1
4. 输入数：2
5. 工作电压：2V ~ 6V
6. 静态电流（最大值）：20µA
7. 输出电流：高电平输出电流为2.6mA，低电平输出电流也为2.6mA
8. 逻辑电平：
   • 低电平：0.5V ~ 1.8V
   • 高电平：1.5V ~ 4.2V
9. 最大传播延迟：在供电电压6V和负载电容50pF下，最大传播延迟为23ns
10. 工作温度范围：-40°C ~ 125°C
11. 封装形式：5-TSSOP（Thin Shrink Small Outline Package）

三、应用

74HC1G08GW,125适用于多种电子设备和工业应用，包括但不限于：

• 逻辑运算电路
• 数据处理和信号路由
• 微控制器和数字信号处理器的辅助电路
• 可编程逻辑器件中的基础逻辑单元
• 消费电子产品、工业控制系统与汽车电子等需要高可靠性的场合

四、工作原理

74HC1G08GW,125的基础功能是实现输入信号的与运算。当两个输入信号均为高电平时，其输出才为高电平。该器件在逻辑电平的低和高状态下，均表现出优良的电流输出能力，确保信号的可靠传输。

五、设计注意事项

在使用74HC1G08GW,125时，需要注意以下几点：

• 供电电压：确保供电电压在2V至6V之间，以保证器件稳定工作。
• 负载电容：在设计电路时，应考虑输出端的负载电容，过大的负载会影响传播延迟。
• 温度环境：该器件的工作温度范围为-40°C ~ 125°C，适合在严苛环境下使用，但应避免超出此范围工作。

六、优越性能

1. 高速度：在最大工作电压下，该器件以23ns的传播延迟提供快速响应，适合高频应用。
2. 小功耗：静态电流仅为20µA，能够有效延长电池供电设备的使用寿命。
3. 热稳定性：宽广的工作温度范围使其在多种环境条件下稳定运行。

七、总结

74HC1G08GW,125是Nexperia推出的一款高性能、低功耗与门逻辑集成电路，凭借其卓越的参数和性能，成为DIP、SMD等现代电子设计中不可或缺的组件。其适用于多种行业与领域，显示出广泛的应用潜力，能够满足不断变化的市场需求。若您正在寻找具备高稳定性及可靠性的与门逻辑电路，74HC1G08GW,125是一个值得考虑的优质选择。
