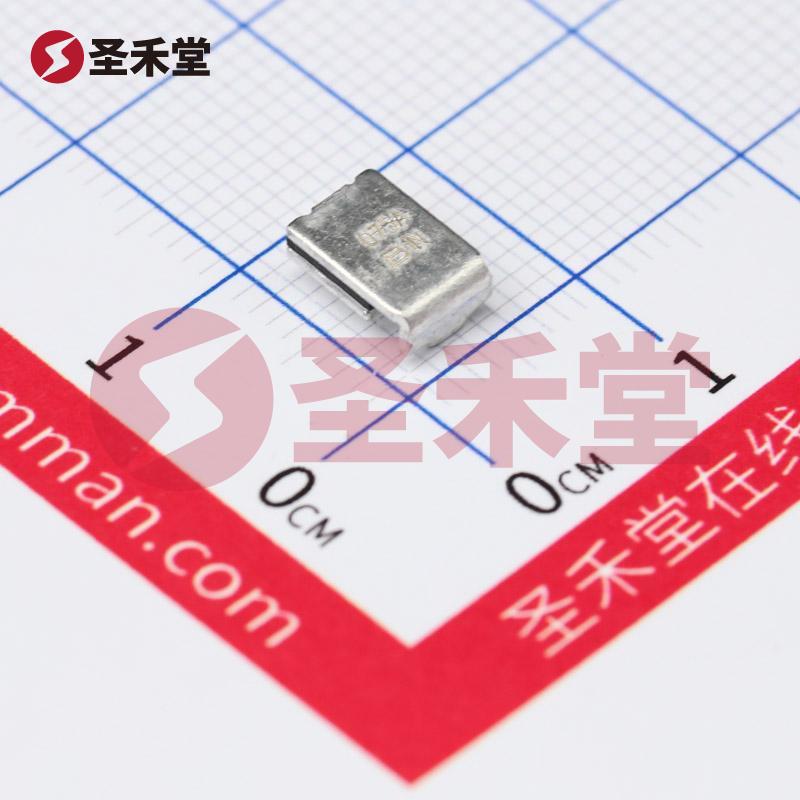

MF-SM075/60-2

产品概述：MF-SM075/60-2 正温度系数热敏电阻（PTC）

MF-SM075/60-2是一款高性能的正温度系数热敏电阻（PTC），其设计专注于表面贴装应用，以满足现代电子设备对于温度控制和过流保护的需求。该产品由著名品牌BOURNS生产，符合AEC-Q200质量标准，广泛应用于汽车电子、家电、工业设备等领域。

基本参数

1. 类型：聚合物PTC热敏电阻
2. 电压：最高承受电压可达60V，适用于多种电源条件下的保护需求。
3. 电流：
   • 最大电流：10A，支持较高电流负荷的应用。
   • 保持电流（Ih）：最大值为750mA，使得该元件能够在低于此值的电流条件下正常工作。
   • 跳断电流（It）：达到1.5A时，PTC将进入保护状态，有效防止过流对电路的损害。
4. 跳断时间：在电流超过跳断值时，PTC将在300ms内迅速切断电流，有效保护后续电路。
5. 初始电阻（Ri）：最小值为230 mΩ，表明该PTC在正常工作条件下的电阻较低，确保较小的功率损耗。
6. 跳断后的电阻（R1）：最大为1Ω，强调了PTC在触发保护后的高阻抗特性，确保电流被有效阻断。
7. 工作温度范围：-40°C至85°C的广泛操作范围，适应严苛的工作环境。

封装与尺寸

MF-SM075/60-2采用2-SMD封装方式，设计紧凑，尺寸为0.287" (7.31mm) 长 x 0.214" (5.44mm) 宽，最大厚度为0.125" (3.18mm)，便于表面贴装。其小巧的尺寸使得在空间受限的应用中也可轻松集成，同时确保较高的焊接可靠性。

应用场景

MF-SM075/60-2正温度系数热敏电阻被广泛应用于多个行业，尤其是在需要过流保护和温度监控的设备中。常见应用包括：

• 汽车电子：在汽车控制单元和电池管理系统中，MF-SM075/60-2能有效防止电流过载，保证设备的安全运行，尤其是在启动和加速时。
• 家用电器：在冰箱、洗衣机和空调等设备中，能够实时监测温度，确保设备在安全的电子范围内工作。
• 工业设备：在自动化设备和工业控制系统中，该PTC能提供可靠的电流保护，确保在异常情况下设备的安全性。

设计优势

MF-SM075/60-2的设计特性使其具有以下优势：

• 快速响应：凭借300ms的跳断时间，PTC能够在极短时间内响应异常电流，防止对电路造成更大损害。
• 低功耗运行：初始电阻较低，确保器件在正常工作条件下的低功耗，节省能量的同时降低热量产生。
• 高可靠性：符合AEC-Q200标准，意味着该热敏电阻在高温、高湿和其他挑战性环境下表现优越，确保长期稳定性。
• 易于集成：其小尺寸和表面贴装设计便于与多种电路板配合，符合现代电子设备对空间和性能的高要求。

结论

综上所述，MF-SM075/60-2正温度系数热敏电阻是一款出色的电子保护元件，凭借其高性能、多应用领域及显著的可靠性，成为现代电子设备中不可或缺的一部分。在不断发展的科技应用背景下，MF-SM075/60-2必将在更多领域中展现其强大的保护能力与性能，推动设备更安全、高效的运行。
