MF-MSMF075-2

产品概述：MF-MSMF075-2 正温度系数热敏电阻（PTC）

概述

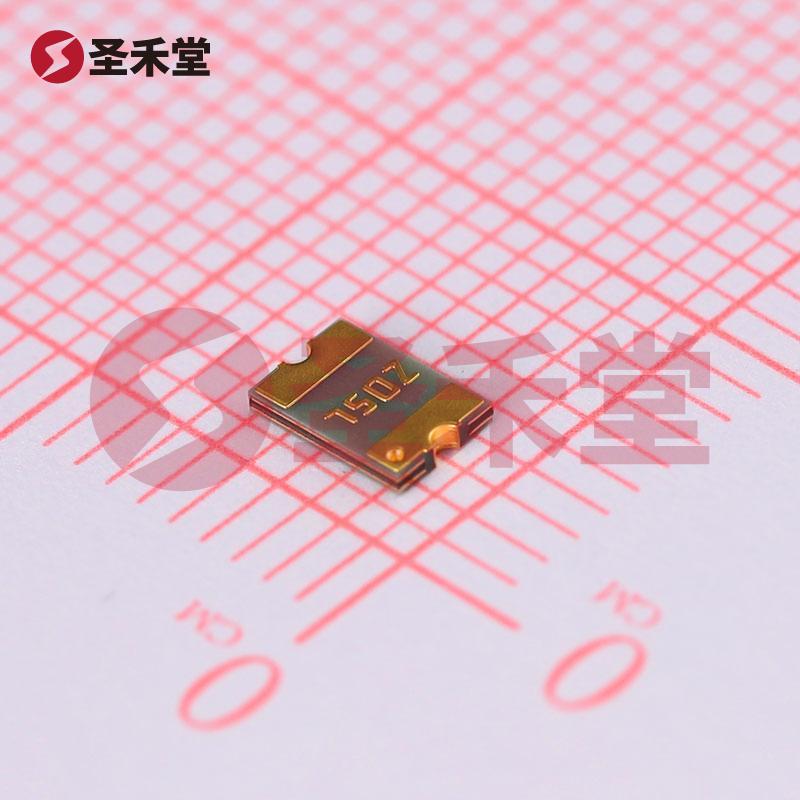

MF-MSMF075-2 是由 Bourns 公司生产的一款正温度系数热敏电阻（PTC），其设计理念旨在为电子电路提供过流保护。这款贴片式热敏电阻采用1812（4532公制）封装，兼具小型化和高效能，非常适合用于空间受限的应用场景。MF-MSMF075-2 特别适合在汽车、消费电子、工业设备和其他需要高可靠性和耐久性的电子装置中使用，能够有效应对多种环境条件。

主要参数

1. 类型：聚合物 PTC，具有良好的温度性能和电流保护特性。

2. 电压和电流：

   • 电压 - 最大值：该产品最大工作电压为 13.2V，能够在较高的电压环境下稳定运行。
   • 电流 - 最大值：MF-MSMF075-2 最大额定电流为 100A，足以处理大部分高功率电路的保护需求。
   • 电流 - 保持 (Ih)：最大保持电流为 750mA，表明在正常工作条件下，器件能够持续承受此电流而不跳断。
   • 电流 - 跳断 (It)：其跳断电流为 1.5A，确保过载情况下的可靠断开。

3. 时间特性：

   • 跳断时间：产品在过电流状态下的跳断时间为 200ms，迅速响应过电流情况，保护下游电子元件不受损害。

4. 电阻特性：

   • 电阻 - 初始 (Ri)：在标准工作条件下，初始电阻值为最小 110 mOhms，确保在常规运行时低电阻损耗。
   • 电阻 - 跳断后 (R1)：一旦发生跳断，电阻值会达到最大 450 mOhms，这一特性能够有效响应电路的异常情况。

5. 工作温度：MF-MSMF075-2 的工作温度范围在 -40°C 至 85°C 之间，能够适应多种极端气候环境及应用需求。

6. 等级：该产品符合 AEC-Q200 认证标准，证明其在汽车及高可靠性行业中的使用安全性和稳定性。

7. 安装类型：表面贴装型设计使得 MF-MSMF075-2 在自动化线路板组装中得到更广泛的应用，优化了PCB设计的灵活性。

8. 封装/外壳：采用凹陷式封装，确保了良好的焊接性能和更小的占用面积。

9. 尺寸：小巧的尺寸为 0.179" 长 x 0.128" 宽（即 4.55mm x 3.24mm），厚度最大值为 0.033"（0.85mm），使其在高密度布局中应用更为便利。

应用场景

MF-MSMF075-2 的设计使其非常适合用于以下应用场景：

• 汽车电子：提供电池管理系统、驱动控制器等设备的过流保护，提升设备安全性。
• 消费电子：如移动设备、电动工具和家电中，保护对电流敏感的元件，降低故障风险。
• 工业设备：在自动化控制和监控系统中，提供稳定和可靠的保护机制，确保设备高效运行。
• 医疗设备：对设备的可靠性要求苛刻，MF-MSMF075-2 为医疗器械电源模块提供精确保护。

结论

MF-MSMF075-2 不仅具备卓越的性能和多样的应用潜力，更以其高可靠性和稳定性为不同领域的电子设备提供了必要的保障。当过电流事件发生时，MF-MSMF075-2 将迅速响应并切断电流，确保线路板及其他关键电子元器件的安全。作为一款符合 AEC-Q200 标准的产品，这一系列的特性使其在高温、高压及极端环境下依然可以正常运作，为用户带来更高的安全性和可靠性。
