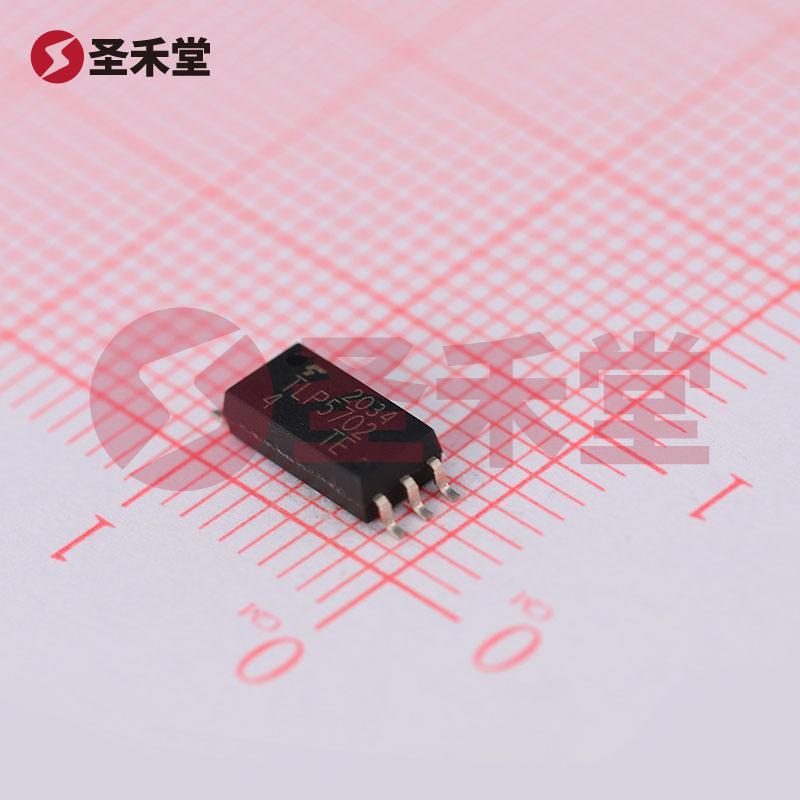

TLP5702(TP,E(T 产品概述

概述

TLP5702(TP,E(T 是东芝公司（TOSHIBA）推出的一款高性能贴片光耦合器，采用了6-SOIC封装形式，具有单通道输入输出特点。它被广泛应用于电气隔离、信号传输和数字电路中，以实现高效、可靠的数据传输。

主要参数

TLP5702 的重要技术参数包括：

• 电路组数: 1（单通道）
• 输入端类型: DC（直流）
• 输出端结构: IC输出，兼顾推挽式和图腾柱设计
• 正向电压（Vf）: 典型值为1.55V
• 隔离电压: 5000Vrms，确保输出与输入之间的良好隔离
• DC正向电流（If）: 20mA，这个电流范围适用于多数信号处理应用
• 封装类型: 6-SOIC，尺寸为0.295"（7.50mm宽）

工作原理

光耦合器是一种利用光信号实现电气隔离的元器件。TLP5702 通过内置的发光二极管（LED）将输入信号转换为光信号，再由光敏接收器转换为输出电信号。这一过程有效地隔离了输入信号和输出信号，从而保护后级电路不受高电压或噪声的干扰。

应用领域

TLP5702 适用于多种应用场景，主要包括：

1. 工业控制: 在工业自动化和控制系统中，TLP5702 能够实现设备间的信号传递与隔离，确保系统的稳定性与安全性。
2. 数据通信: 用于串行通信接口（如RS-232、RS-485等），TLP5702 能有效传输信号，同时保护传输端的设备不受电气干扰。
3. 开关电源: 在开关电源中，TLP5702 可用于在不同电压域之间传递反馈信号，从而实现稳定的电源输出。
4. 电气隔离: 由于其高达5000Vrms的隔离电压，TLP5702 适合用于需要电气隔离的电路设计中，如医疗设备及通信设备。
5. 家电产品: 在一些智能家电中，TLP5702 被用于设计控制电路，以提升设备的智能化和安全性。

性能优势

TLP5702 作为贴片光耦合器，其产品特点使其在激烈的市场竞争中脱颖而出：

• 高隔离性能: 5000Vrms 的隔离电压可以广泛应用于高电压设备，并且有效减少电气干扰。
• 高效能转换: 理想的1.55V正向电压和20mA的正向电流，使其在大多数数字应用中都能保持良好的性能。
• 小型化设计: SO-6封装形式使其在电路布局中占用更少空间，适合密集型应用。
• 可靠性强: 东芝作为知名品牌，其产品经过严格的质量检测和现场验证，确保了TLP5702的长期稳定性。

结论

TLP5702(TP,E(T 光耦合器以其卓越的电气性能、广泛的应用范围以及高可靠性，成为了现代电子设计中重要的光耦合器件之一。无论是在工业控制、数据通信还是家电产品领域，TLP5702都展现了优异的表现，满足了市场对高性能电子元器件的需求。随着科技的不断进步，TLP5702仍将继续发挥其重大作用，助力各类电子产品的创新与发展。
