产品概述: DMS3015SSS-13
DMS3015SSS-13 是一种高性能的 N 通道绝缘栅场效应管（MOSFET），由知名电子元器件供应商 DIODES（美台）生产。该器件具有许多出色的参数，广泛应用于各种电源管理、电机驱动、开关电源和模拟信号处理等领域。以下将详细介绍该产品的主要参数、特性及应用场景。
1. 基本参数
DMS3015SSS-13 的漏源电压（Vdss）为 30V，使其适用于很多需要相对低电压的应用。其在 25°C 环境下，最大连续漏极电流（Id）的额定值为 11A，这使得设备在中等负载应用中具有很好的表现。同时，此器件的最大功率耗散值为 1.55W，确保了其在工作中能够有效地处理热量，从而提高稳定性和可靠性。
2. 导通电阻与驱动电压
本MOSFET在驱动电压为 10V 时，其最大导通电阻 Rds(on) 为 11.9 毫欧 @ 11A。较低的导通电阻意味着在通电状态下器件的功率损耗较低，这在高效能的转换电路中尤为重要。此外，其驱动电压的选择范围为 4.5V 至 10V，使得在不同的电路设计条件下均能灵活适应。这一点对于需要多种工作条件的应用尤为重要。
3. 各项电气特性
阈值电压 (Vgs(th))：该 MOSFET 的阈值电压最大值为 2.5V @ 250µA，意味着当栅极电压达到该值时，器件开始导通。因此，在高频或低电压的开关应用中，该参数提供了良好的敏感性。
栅极电荷 (Qg)：在 10V 驱动下，栅极电荷 Qg 仅为 30.6nC，这使得器件具有极快的开关速度，适用于高频率的应用，如开关电源和 DC-DC 转换器。
输入电容 (Ciss)：最大输入电容 Ciss 为 1276pF @ 15V，确保快速的开关响应并降低开关损耗，在信号处理方面表现优异。
4. 工作温度与封装

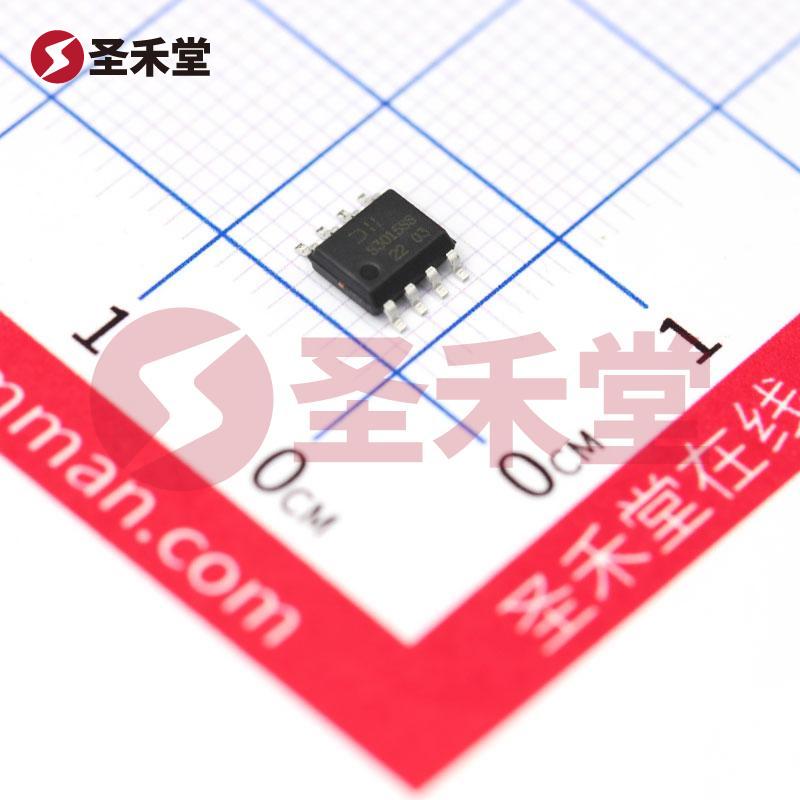

DMS3015SSS-13 的工作温度范围从 -55°C 到 150°C，适合极端环境下的工作需求，并且在汽车和工业应用中表现卓越。该器件采用 SO-8 表面贴装型封装，尺寸小巧，仅为 8-SOIC（0.154", 3.90mm 宽），便于在空间有限的电路板中集成。
5. 应用场景
DMS3015SSS-13 的设计使其广泛适用于多个领域，包括但不限于：
- 开关电源：在紧凑型、高效能电源供应器中作为开关元件，有助于减少功耗。
- 电机控制：在直流电机和步进电机的驱动中，提供良好的控制能力和效率。
- 电信设备：用于通过高频开关实现信号放大或滤波。
- 消费电子：在智能设备和家用电器中，作为电源管理方案的一部分，提升工作效率。
6. 结论
总的来说，DMS3015SSS-13 是一款性能优越的 N 通道 MOSFET，具有低导通电阻、高连续电流能力和广泛的工作环境适应性。其广泛的应用领域与设计灵活性，使其成为现代电子设计中不可或缺的元器件之一。选择 DMS3015SSS-13，能够帮助工程师们实现高效能、高可靠性的电路设计，推动技术进步与应用创新。
