DTC123YKAT146

产品概述：DTC123YKAT146 数字晶体管

一、概述

DTC123YKAT146是一款由ROHM（罗姆）公司生产的高性能数字晶体管，采用表面贴装型（SMT）封装形式，符合现代电子设备日益小型化和高效率的需求。这种NPN型数字晶体管具有优异的电流控制能力及开关性能，适用于各类数字电路和信号放大应用，特别在消费电子、通信设备和工业控制中展现出广泛的适用性。

二、技术规格

1. 安装类型：

   • 表面贴装型（SMT），便于在现代PCB板上进行自动化贴装，提高生产效率。

2. 电流和电压额定：

   • 集电极电流（Ic）最大值： 100mA，能够处理适中的负载电流，适合多种应用场合。
   • 集电极截止电流（最大值）： 500nA，较低的截止电流确保了在休眠状态下的能量损耗极小。
   • 集射极击穿电压（最大值）： 50V，提供了足够的电压裕度，适应大部分电源电路的需求。

3. 饱和压降：

   • 不同的Ib、Ic条件下，Vce饱和压降（最大值）为300mV @ 500µA，10mA，低饱和压降提高了功率转换效率，使得电路在开关状态转换时损耗减少。

4. 电阻器配置：

   • 基极电阻（R1）： 2.2kΩ，合适的基极电阻值提供了良好的偏置能力，确保晶体管稳定工作。
   • 发射极电阻（R2）： 10kΩ，该电阻值使得电路在低电流条件下仍能保持稳定的工作状态。

5. 频率特性：

   • 跃迁频率（fT）： 250MHz，适合高频应用，如音频和射频设备，或者用于快速开关控制。

6. 功率规格：

   • 最大功率： 200mW，满足多种小功率电子应用的要求，确保在高负载情况下的可靠性。

7. DC电流增益（hFE）：

   • 在特定的Ic、Vce条件下，hFE（最小值）为33 @ 10mA，5V，这意味着在相对较小的基极电流下，可以获得相对较大的集电极电流，从而提高了电路的放大能力。

三、封装信息

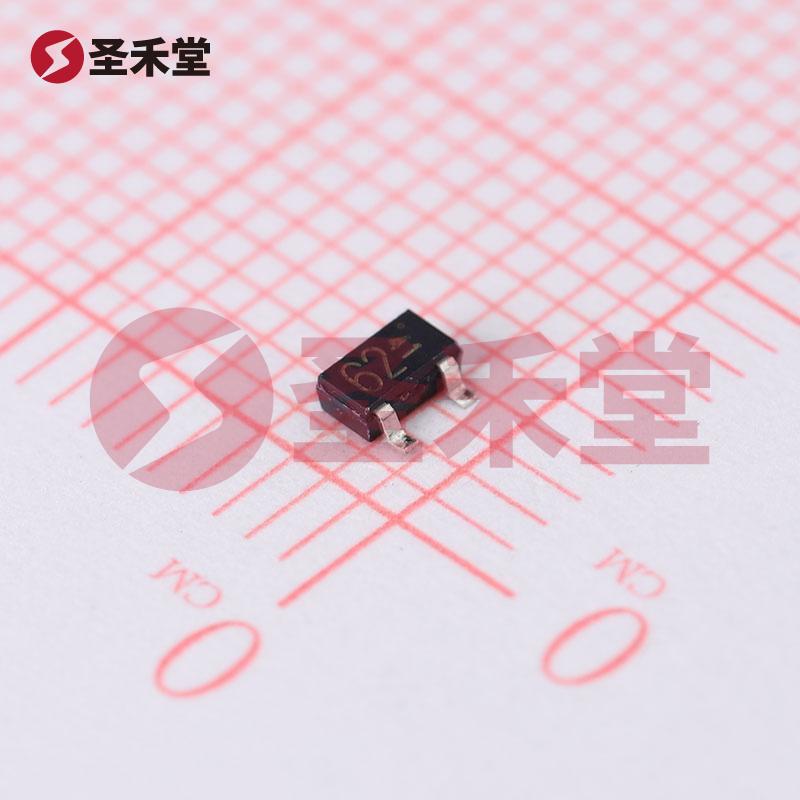

DTC123YKAT146采用TO-236-3（SOT-23-3）封装，体积小巧，便于于高密度的PCB布局。这种封装形式还具有良好的热性能，能够有效散热，保持稳定的工作温度，延长器件的使用寿命。

四、应用场景

DTC123YKAT146的多种性能使其适用于以下场景：

1. 信号放大： 在音频放大器和其他信号处理中，发挥其良好的增益特性。
2. 开关电路： 在开关电源和LED驱动器中作为开关器件使用。
3. 数字电路控制： 在数字逻辑电路中用于控制其他设备或电路的开关状态，便于实现复杂的控制逻辑。
4. 消费电子： 在智能手机、平板电脑等现代消费电子产品中，用作小信号放大和开关。

五、总结

DTC123YKAT146是一款功能强大的数字晶体管，结合了高效率、低功耗和小型化设计，成为现代电子产品设计中的理想选择。无论是在通信、消费电子还是工业控制领域，该晶体管都具备优良的性能和广泛的适应性，能够满足设计师对高效能和高可靠性的需求，是值得信赖的电子元器件之一。
