2SCR523MT2L

产品概述：2SCR523MT2L

一、产品基本信息

型号：2SCR523MT2L
类型：NPN晶体管

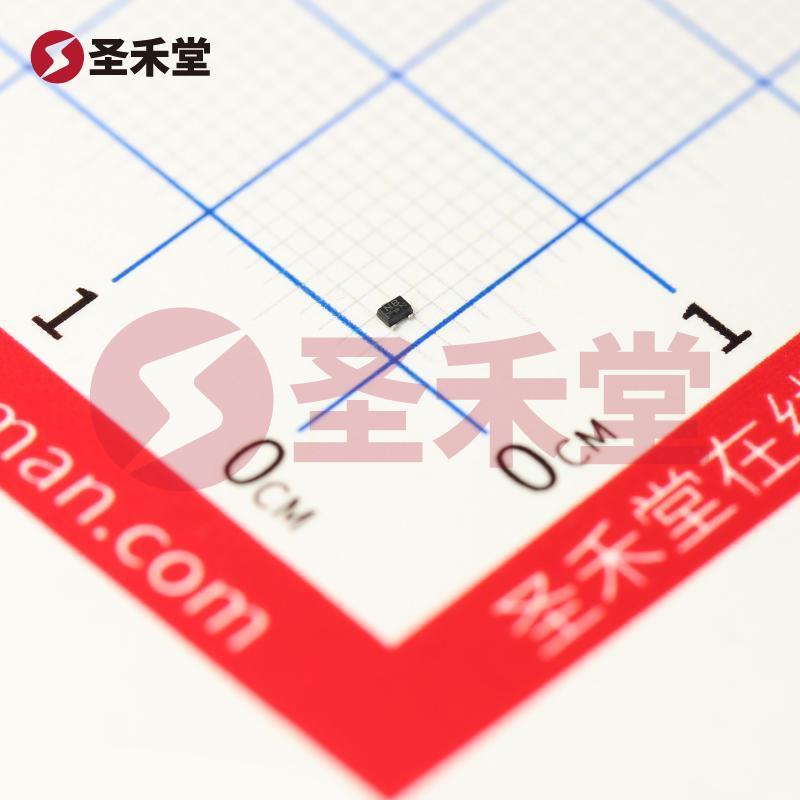

封装：SOT-723 (VMT3)
制造商：ROHM（罗姆）
最大集电极电流 (Ic)：100mA
最大集射极击穿电压 (Vce)：50V
功率最大值：150mW
频率 - 跃迁：350MHz
工作温度：150°C (TJ)
集电极截止电流 (ICBO)：100nA
电流增益 (hFE)：最小值 120 @ 1mA, 6V
饱和压降 (Vce (sat))：最大值 300mV @ 5mA, 50mA

二、产品特性

2SCR523MT2L是ROHM公司推出的一款高性能NPN晶体管，采用SOT-723表面贴装封装。该设计具备高频性能，高达350MHz的跃迁频率使其在高频电路中表现优越。该器件最大集电极电流达到100mA，适合驱动较小功率的负载。其最大集射极击穿电压为50V，确保其在多种应用环境中能保持稳定的工作状态。

晶体管的饱和压降表现也非常优秀，最大可能为300mV，这意味着在驱动较高电流时其功耗低，能够提高整体电路的能效。它的DC电流增益（hFE）在1mA和6V时的最小值为120，使得其在信号放大时具备出色的性能，能有效减少前级放大器对输入信号的影响。

该器件在高温操作环境下的能力也值得注意，其工作温度可达到150°C，适合应用于高温、高震动或者有限空间的设备中，显示出其可靠性和耐用性。

三、应用领域

2SCR523MT2L广泛应用于各类电子设备，尤其是需要高频操作和稳定工作的领域。具体应用包括但不限于：

1. 射频放大器：得益于其高频特性，能够有效地处理RF信号。
2. 开关电路：适用于快速开关应用，能够实现低功耗和高效的电流控制。
3. 信号处理：在医疗电子、通信设备中，用于信号放大，同样适用于传感器信号处理。
4. 功率管理：在电源转换和控制电路中，可以用于电流控制和电压调整。

在现代电子产品日益追求高效、高性能及小型化的背景下，2SCR523MT2L凭借其优良的参数表现和广泛的应用范围，成为了设计工程师的理想选择。

四、设计考虑

在设计阶段，工程师在使用2SCR523MT2L时应注意以下几点：

• 选择合适的工作点：合理设置集电极电流（Ic）和基极电流（Ib），确保工作在最佳的线性区域。
• 散热管理：尽管该器件最大功率为150mW，但在高电流、大温差的工作环境下仍应考虑散热设计，保证晶体管在安全温度范围内工作。
• PCB设计：由于该产品为表面贴装，需确保PCB的设计符合SOT-723封装规格，包括焊盘布局、走线宽度等，以促进良好的电气连接和热管理。

总之，2SCR523MT2L凭借其优良的规格及广泛的应用适应性，成为了现代电子设备设计中不可或缺的重要元件。无论是高频信号放大、开关驱动，还是电源管理，这款晶体管都能提供优质的性能，确保设计的高效与可靠。
