产品概述：STD15P6F6AG
STD15P6F6AG 是一款高性能的 P 沟道 MOSFET，专为各种电子应用而设计，特别是在需要高效率和高电流承载能力的场景中表现优异。该器件由意法半导体（STMicroelectronics）制造，采用 DPAK 表面贴装封装，具有出色的热性能和电气特性。
基本参数概述： STD15P6F6AG 支持高达 60V 的漏源电压（Vdss），在 25°C 的条件下连续漏极电流（Id）可达到 10A。由于其卓越的热管理能力，此 MOSFET 的最大功率耗散能力可达到 35W，使其在多种电源管理应用中的使用变得安全和高效。
该器件的驱动电压设置为 10V，能够确保更低的导通电阻（Rds On），在 5A 和 10V 的条件下，最大导通电阻可低至 160 毫欧。这一特性，使得 STD15P6F6AG 在高效能的功率转换中具备了良好的优势。最大栅源阈值电压（Vgs(th)）为 4V @ 250µA，适用于多种工作场景。
STD15P6F6AG 的栅极电荷（Qg）最大值为 6.4nC @ 10V，相对较低的栅极电荷使得驱动电路设计变得更为简单，同时也提升了开关速度，降低了开关损耗。此外，该产品的输入电容（Ciss）在 48V 下最大值为 340pF，这意味着其在高频开关应用中也具备良好的表现，适合用于开关电源和 DC-DC 转换器。
应用领域： STD15P6F6AG 的设计确保其在各种高温和高电流条件下稳定工作。其工作温度范围高达 175°C（TJ），特别适合汽车电子、工业控制、消费电子及其他严苛环境下的应用。P 沟道 MOSFET 的特性使其特别适合用于负载开关、反向保护、马达控制和电源管理等场合。
在逆变器、调光器和电池管理系统中，STD15P6F6AG 同样展现出可靠性与稳定性，凭借其高效率和较低的导通损耗，可以显著提升系统的整体性能，减少散热问题，提高能源利用率。

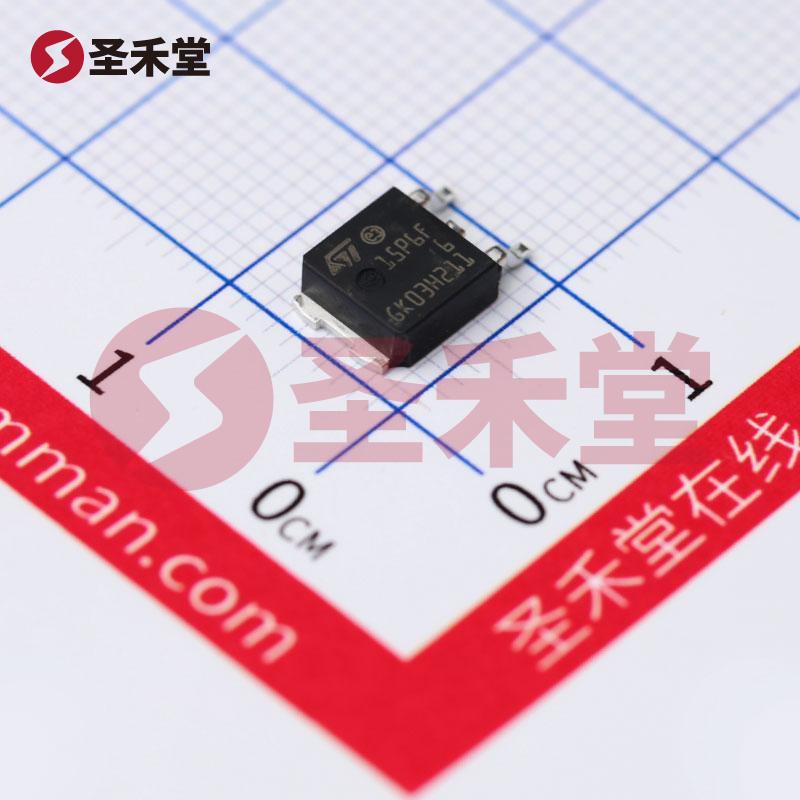

封装与安装： STD15P6F6AG 采用 DPAK 封装，这种封装形式提供了良好的热扩散能力及机械强度，方便表面贴装。表面贴装设计使其更易于集成进现代电子电路中，适应高效能和便捷安装的需求。
总结： STD15P6F6AG 是一款理想的 P 沟道 MOSFET，凭借高的电流和功率处理能力，以及优异的导通电阻表现，它在复杂且高要求的电力电子应用中无疑是一个优选方案。无论是在驱动电机、开关电源，还是在需要可靠开关操作的其他场合，这款 ST 的 MOSFET 都能提供优越的性能，确保设备的高效与稳定运行。
