2920L050DR 产品概述
一、基本信息介绍

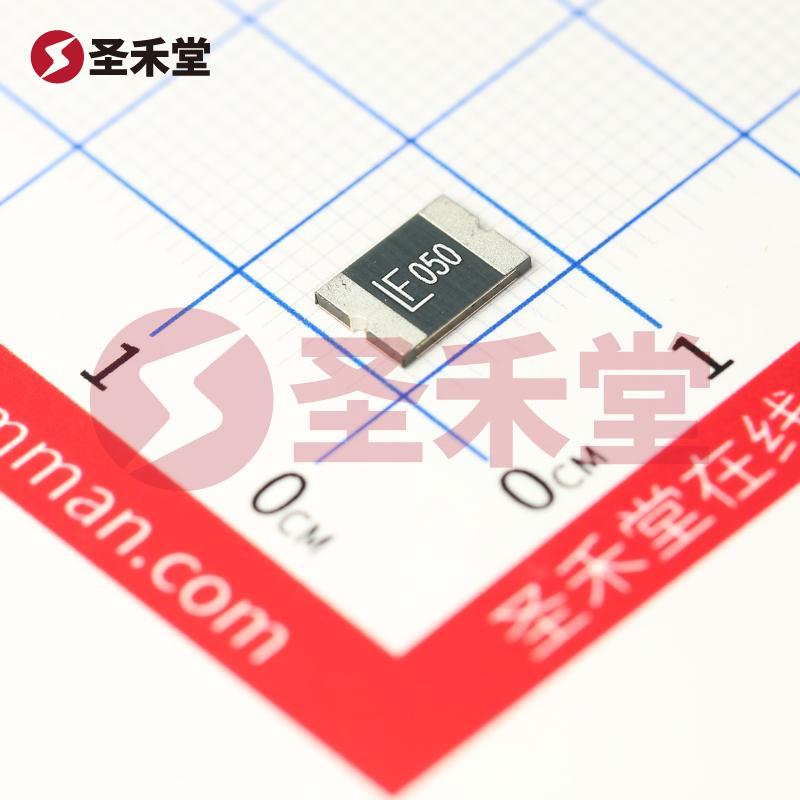

2920L050DR是一款高性能聚合物电流保险丝，由美国力特（Littelfuse）公司生产，旨在为电子设备提供有效的过流保护。该产品采用表面贴装型(SMD)封装设计，封装型号为2920（7351公制），它能够在现代电路设计中提供高度的灵活性与集成性，尤其适用于空间有限的应用场合。
二、主要参数
该产品的关键电气参数包括：
- 最大电压: 60V
- 最大电流: 10A
- 保持电流（Ih）: 500mA
- 跳断电流（It）: 1A
- 跳断时间: 4s
- 初始电阻（Ri）: 350毫欧
- 跳断后电阻（R1）: 1.4Ω
- 工作温度范围: -40°C 至 85°C
这些参数使得2920L050DR能够在多种电气环境中稳定工作，并且有效地保护连接电路不受意外过流的影响。
三、设计和应用
2920L050DR的设计采用了先进的聚合物材料，其电流保持能力高达500mA，并能承受高达1A的瞬时跳断电流。这使得该产品非常适用于各种电子设备中的过流保护需求，例如：
- 消费类电子产品（如智能手机、平板电脑、穿戴设备等）
- 工业设备和机器
- 电源管理系统
- LED照明和其他高能耗设备
此外，其小巧的尺寸（0.289" 长 x 0.202" 宽，厚度0.049"）使得它能够方便地集成到各种紧凑型电路中，而不会占用过多空间，帮助设计师优化电路布局。
四、可靠性和温度特性
该保险丝的工作温度范围广泛，从-40°C到85°C，使其能够在极端环境条件下正常工作。此外，其初始电阻和跳断后电阻的均衡设计能够确保在正常工作条件下的低功耗，同时在出现过流故障时迅速切断电路，保护后续电路的安全。
在深入分析其电气特性时，可以看出2920L050DR在跳断后会有1.4Ω的电阻，这在实际应用中即使出现故障情况，其对电流的限制也能显著降低其他元器件的损坏风险。
五、安装与兼容性
2920L050DR的表面贴装安装设计使其与多种SMT设备兼容，便于在高效生产线上进行大规模的电路制造。它的设计也兼容多种印刷电路板(PCB)，可以广泛应用于不同品牌与型号的设备中。
六、总结
综上所述，2920L050DR是一个理想的选择，用于需要高效过流保护的电路设计。凭借其小巧的尺寸、高度的灵活性和可靠的性能，它能够满足现代电子应用对安全性和空间利用率的双重需求。无论是在高性能消费电子、工业设备还是其他电子程序中，2920L050DR都能为设计师提供灵活的解决方案。对于寻求高效、安全、且具备良好性价比的过流保护方案的工程师而言，2920L050DR无疑是一个值得推荐的产品。
