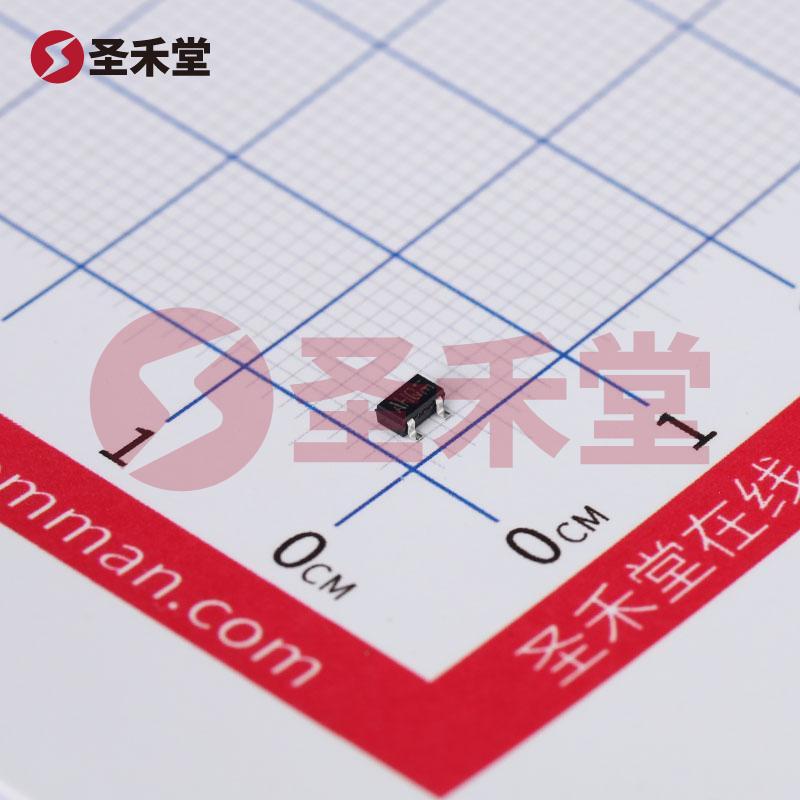

2SB1197KT146Q 产品概述
引言
2SB1197KT146Q 是一款由知名品牌 ROHM（罗姆）生产的 PNP 型三极管，具备高性能和高可靠性，广泛应用于各种电子电路中。它的设计目标是提供优良的电气特性，以满足现代电子设计的多样化需求。这款晶体管以其出色的电流和电压参数、较大的功率处理能力和高频响应，成为设计工程师和电子爱好者的优选元件。
产品参数
- 类型: PNP
- 集电极电流 (Ic): 最大值 800mA
- 集射极击穿电压 (Vce): 最大值 32V
- 饱和压降 (Vce(sat)): 最大值 500mV @ 50mA 和 500mA
- 截止电流 (ICBO): 最大值 500nA
- 直流电流增益 (hFE): 最小值 120 @ 100mA 和 3V
- 最大功率 (Ptot): 200mW
- 跃迁频率 (f_T): 200MHz
- 工作温度 (TJ): -40°C 到 150°C
- 封装类型: TO-236-3 / SOT-23-3
- 安装类型: 表面贴装型
电气特性
2SB1197KT146Q 三极管展示了杰出的电气特性，尤其是在小信号放大和开关应用方面。它的 Ic 最大为 800mA，适合处理高电流应用。此外，它最大的 Vce 值为 32V，这使得它可以在多种电压条件下稳定运行。其饱和压降仅为 500mV，即便在较大的电流下，也能保持低的功耗损耗，这对于节能型电路设计尤为重要。
增益与频率
晶体管的 D.C. 电流增益（hFE）最小值为 120，意味着它可以有效地放大输入信号，且在 100mA 注入的基础电流下，其增益性能表现优良。这一特性对信号放大器及开关电路尤为重要。此外，其237MHz的跃迁频率使其适应高频工作环境，能在 RF 应用中表现良好。
应用领域
2SB1197KT146Q 适用于多种应用场景，包括但不限于：
- 开关电路: 由于其高 Ic 和低 Vce(sat)，非常适合用作开关元件。
- 线性放大: 在小信号放大器中，能够有效放大微弱信号。
- 射频应用: 其卓越的频率响应使其在 RF 电路中广泛应用，如无线通信设备。
- 电源管理: 在 DC-DC 转换器及电源开关应用中，该器件具有良好的性能表现。
封装与安装
采用 TO-236-3（SOT-23-3）封装，适合于表面贴装技术（SMT），这种封装方式使器件体积小巧，适合于高密度电路板设计。其坚固的物理结构和优化的引脚布局为自动化焊接和高效生产提供了便利。对于空间有限的应用，这种封装类型能够帮助设计师节省宝贵的 PCB 空间。
结论
综上所述，2SB1197KT146Q 是一款性能优越的 PNP 三极管，凭借其宽广的工作温度范围、优秀的电气性能和高频特性，使其成为各类电子产品的理想选择。无论是在消费电子、工业控制还是通信设备的设计中，此产品都能充分满足设计要求，为工程师提供了可靠且高效的解决方案。ROHM 品牌以其高品质和创新能力，在行业中享有良好的声誉，而 2SB1197KT146Q 便是其卓越表现的典范之一。
