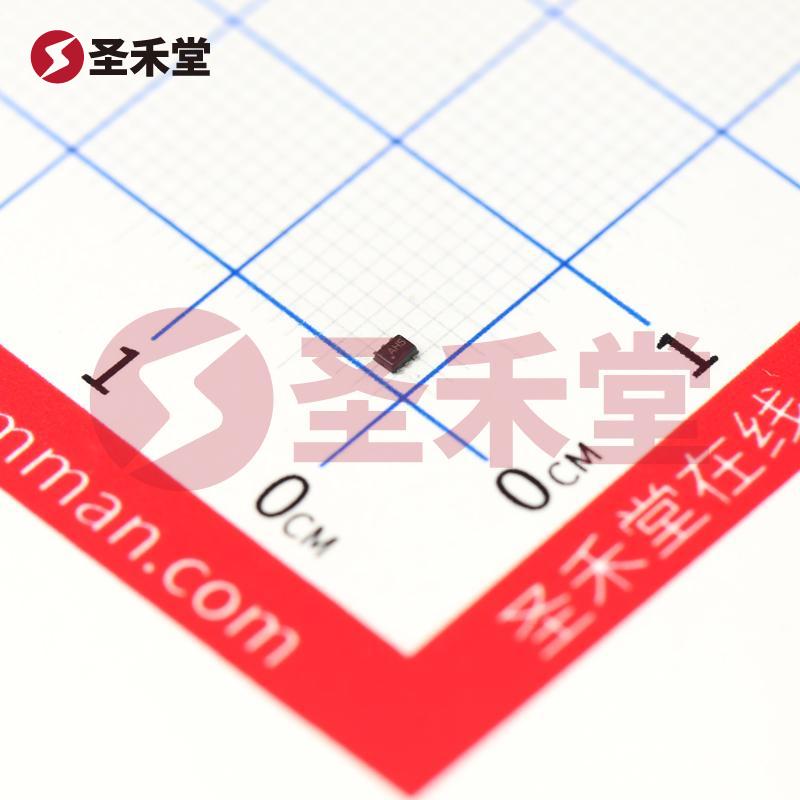

SP1001-05XTG

SP1001-05XTG 产品概述

1. 产品简介

SP1001-05XTG 是一款由美国力特公司（Littelfuse）生产的高性能瞬态电压抑制（TVS）二极管，设计旨在保护敏感电子元件免受瞬时过电压和静电放电（ESD）事件的影响。该二极管采用表面贴装型（SMD）封装，符合现代电子设备对小型化和高集成度的需求。该器件的工作温度范围为-40°C 到 125°C，使其适合在多种严酷环境下工作。

2. 关键参数

• 类型：齐纳
• 单向通道数量：5
• 反向断态电压（Vr）（典型值）：5.5V（最大值）
• 击穿电压（VBR）：最小值为7V
• 箝位电压（Vc）：在不同的峰值脉冲电流下，最大值为13V
• 电流 - 峰值脉冲（Ipp）：能够承受的峰值脉冲电流为2A（在10/1000μs下）
• 工作温度：-40°C 至 125°C
• 封装类型：SOT-563（也可使用SOT-666封装）

3. 应用领域

SP1001-05XTG 广泛应用于各类电子产品和设备中，特别是在需要过电压保护和瞬态电压抑制的领域。常见的应用有：

• 消费电子：如智能手机、平板电脑、电视以及音响设备等。
• 工业设备：用于工业自动化和控制系统中的电源保护。
• 通信设备：保护网络设备和通信接口免受电涌或ESD损害。
• 汽车电子：在汽车电子系统中保护敏感的电子控制单元（ECU）。

4. 性能特点

SP1001-05XTG 作为TVS二极管，具有以下性能特点：

• 瞬态电压抑制能力：能够迅速响应瞬态电压事件，降低对下游元件的影响，这对于保护高精度电路和芯片至关重要。
• 低钳位电压：在发生过电压时，该器件提供较低的钳位电压，确保保护效果。
• 高耐受电流：能够承受最高2A的峰值脉冲电流，适用于多种电子应用。
• 高工作温度范围：满足工业级设备的要求，可以在极端环境条件下稳定工作。

5. 机械特性

SP1001-05XTG 采用SOT-563封装，具有以下机械特性：

• 紧凑设计：小尺寸提高了PCB空间利用率，适合对尺寸敏感的设备设计。
• 良好的热性能：SOT封装使得散热性能良好，有助于维持器件长时间稳定运行。

6. 结论

综上所述，SP1001-05XTG 是一款功能强大且应用广泛的TVS二极管。凭借其卓越的瞬态电压抑制能力、低钳位电压及高耐受电流，该器件为各种电子应用提供了优秀的过电压保护方案。无论是在消费电子、工业设备还是汽车电子领域，SP1001-05XTG 都能有效地保护敏感组件，延长设备的使用寿命，提升系统的可靠性。对于设计师而言，这款产品无疑是电压保护的理想选择。
