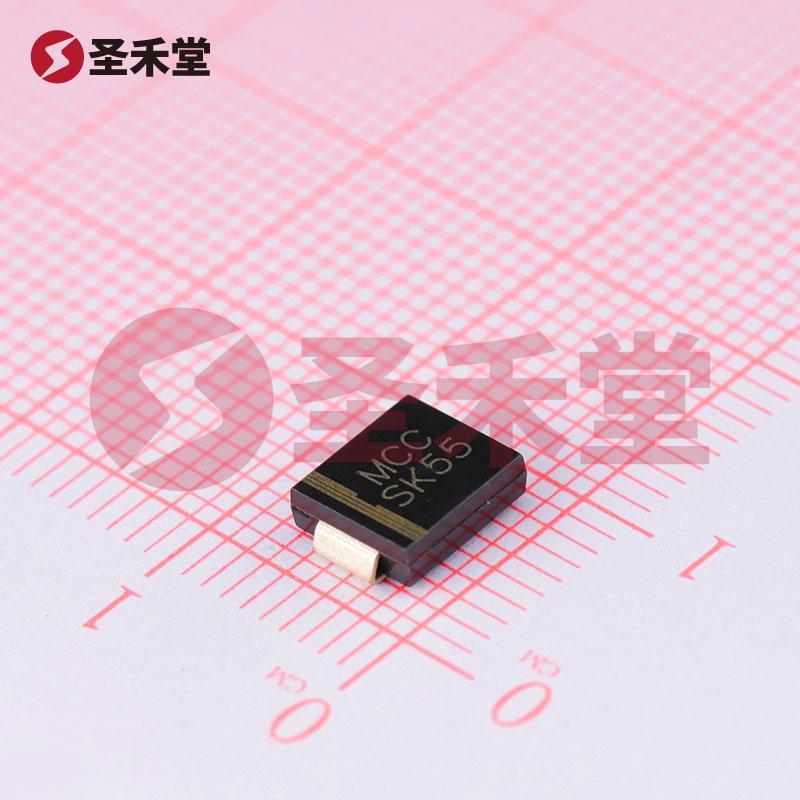

SK55L-TP 产品概述
1. 产品简介
SK55L-TP 是一款高性能的肖特基二极管，专为高速电路和低电压应用而设计。作为美微科（MCC）的一款重要产品，SK55L-TP 提供了优良的电气特性，使其在现代电子设备中得到了广泛应用。其主要特点包括较高的反向电压、较低的正向电压降、快速恢复时间，以及优异的温度稳定性。
2. 主要参数
- 二极管类型: 肖特基二极管
- 最大反向电压（Vr）: 50V
- 平均整流电流（Io）: 5A
- 正向电压（Vf）: 750mV @ 5A
- 反向泄漏电流: 1mA @ 50V
- 恢复时间: 快速恢复 <= 500ns (当 Io > 200mA)
- 安装类型: 表面贴装型
- 封装类型: DO-214AB（SMC）
- 工作温度范围: -55°C ~ 150°C
3. 性能优势
SK55L-TP 的肖特基结构使得其拥有非常低的正向电压降（Vf），这意味着在高电流负载下，其传导损耗非常小，有助于提高能效并降低发热。同时，其快速恢复特性 (< 500ns) 使得其适合高频应用，如开关电源、DC-DC 转换器、以及其他需要快速开关的电路。
此外，SK55L-TP 的最大反向电压达到 50V，能够满足许多应用场合的需求，而其 5A 的平均整流电流能力也使其在大多数工业应用中显得游刃有余。这些性能的结合，使得该二极管在日常电子产品，如电源适配器、LED 驱动电路、以及电机驱动器等领域，具有广泛的应用可能性。
4. 应用场景
SK55L-TP 肖特基二极管适用于多种电子应用，包括但不限于：
- 开关电源（SMPS）: 在开关电源中，SK55L-TP 能够有效减少开关损耗，从而提高效率和稳定性。
- 整流器应用: 在AC-DC整流器中，该二极管凭借其低正向压降有效降低了能量损耗。
- 直流-直流转换器: 在DC-DC转换器中，因其快速恢复性能，能够确保高效的能量转化，降低延迟。
- 高频电路: 由于其快速恢复特性，它还适合高频应用，如RF功率放大。
5. 安装与使用
SK55L-TP 的表面贴装封装（DO-214AB/SMC）使其在生产过程中的焊接和安装更加简便，适合自动化生产线的应用。用户在使用时，应注意其工作温度范围，确保二极管在-55°C 到 150°C 的环境中稳定工作。同时，建议设计时关注功率散热的问题，适当设计散热措施，以保证二极管在高负载状态下的长期可靠性。
6. 总结
SK55L-TP 是一款功能强大的肖特基二极管，凭借其优越的电气性能和广泛的应用范围，成为现代电子行业中不可缺少的元器件之一。无论是在消费电子、工业自动化还是电力管理领域，SK55L-TP 都能为设计师和工程师提供极具价值的解决方案，助力高效电路的实现。通过合理使用和适当设计，SK55L-TP 可以为各种电子应用带来良好的性能表现和可靠性。
