MMBT3904LP-7

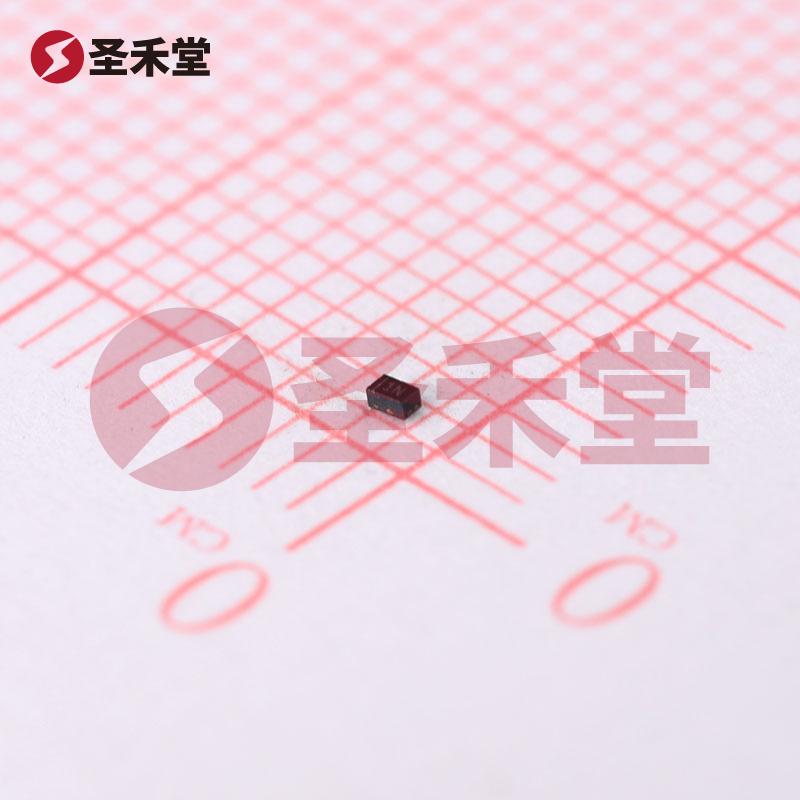

MMBT3904LP-7 产品概述

产品名称：MMBT3904LP-7
类型：NPN 晶体管
封装类型：DFN-3 (1.0 x 0.6 mm)

一、基本参数

MMBT3904LP-7 是一种广泛应用于小信号放大和开关电路的 NPN 晶体管，具备良好的电流增益和高效的性能。其主要电气特性如下：

• 集电极电流（Ic）：最大值为 200mA，适合驱动各类小功率负载。
• 集射极击穿电压（Vce）：最大值达到 40V，能够承受相对较高的工作电压。
• 饱和压降（Vce饱和）：在 5mA 和 50mA 的集电极电流下，饱和压降最大为 300mV，确保在开关状态下具备较低的功耗。
• 直流电流增益（hFE）：在 10mA 和 1V 的条件下，最小值为 100，这意味着在小信号应用中，输入信号可有效放大。

二、功率与频率特性

• 额定功率：该晶体管的额定功率为 400mW，表现出良好的功率处理能力，适用于各种应用环境。
• 频率：具有高达 300MHz 的跃迁频率，能够在高频信号传输中有效工作，这使得 MMBT3904LP-7 适用于 RF 相关电路中。

三、环境适应性

MMBT3904LP-7 的工作温度范围为 -55°C 到 150°C，适合极端环境下的应用，能够在高温和低温条件下稳定工作。这一特性使得它特别适合于汽车电子、工业控制和航空航天等要求严苛的领域。

四、封装与安装

采用 DFN-3 封装，尺寸为 1.0mm x 0.6mm，具有较小的占板面积和良好的热性能，适合在空间受限的应用中使用。该封装类型也是表面贴装（SMD），便于自动化生产，并且适合在对热管理和电气性能有严格要求的电路板上使用。

五、主要应用领域

MMBT3904LP-7 广泛应用于：

1. 音频放大器：其较高的增益特性，使得信号增强成为可能，适合用于音频信号处理电路中。
2. 开关电路：适合作为开关元件使用，在低功耗开关应用中表现优异。
3. 射频电路：凭借高达 300MHz 的频率特性，该元件广泛应用于射频信号的放大与处理。
4. 电源管理：在负载开关与电压调节场合中可有效控制电流流向，优化能效。
5. 汽车电子：适合用于汽车的各类控制系统，因其耐高温特性满足汽车环境需求。

六、总结

MMBT3904LP-7 是一种功能强大且应用广泛的 NPN 晶体管，具备良好的电气特性和环境适应性。其出色的频率响应和增益特性，使其成为小信号应用和开关电路中的理想选择。结合其紧凑的封装设计和高可靠性，MMBT3904LP-7 在现代电子产品中扮演着重要角色，特别是在对功耗、尺寸和性能有严格要求的应用场景。

对设计师和工程师而言，MMBT3904LP-7 不仅提供了先进性能，同时也确保了在多种环境条件下的稳定性，是构建高效电路的优选元件。
