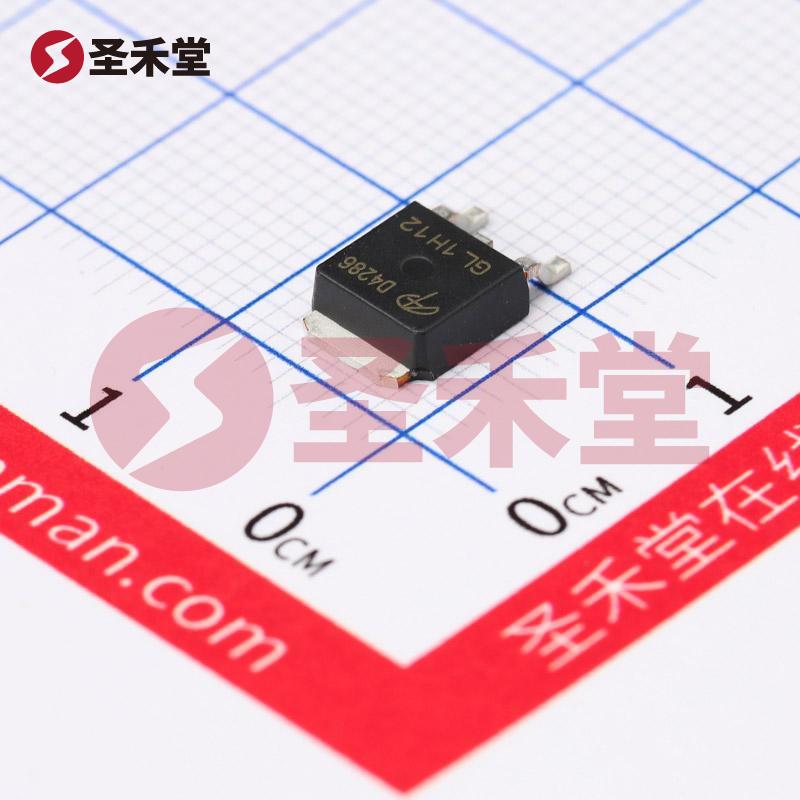

AOD4286

AOD4286 产品概述

一、产品介绍

AOD4286是一款高性能的N沟道金属氧化物半导体场效应管（MOSFET），广泛应用于各种电源管理、电机驱动和开关电路中。该元件具有优异的电气特性和热稳定性，特别适合在要求高效率和高功率密度的应用场合。

二、主要参数

1. 漏源电压（Vdss）: 100V

   • AOD4286的漏源电压达到100V，能够满足对高电压的应用需求，尤其是在车载电源和工业设备中。

2. 连续漏极电流（Id）: 14A (Tc)

   • 该MOSFET在25°C的环境下可以持续承载高达14A的漏极电流，表明它具有良好的负载能力和出色的散热特性。

3. 栅源极阈值电压: 2.9V @ 250uA

   • 相对较低的栅源极阈值电压使得AOD4286在驱动电路中可以使用较低的控制信号电压，从而提高系统的设计灵活性和可兼容性。

4. 漏源导通电阻: 68mΩ @ 5A, 10V

   • 低导通电阻意味着在导通状态下的功耗较低，进而提升整个电路的效率，尤其在高频率开关应用中，能够显著减小导通损耗。

5. 最大功率耗散: 2.5W (Ta=25°C)

   • 最高允许的功率耗散为2.5W，表明该器件在正常工作温度下的热管理设计较为宽松，对于电路设计师在实现热优化时提供了更多选择。

6. 封装: TO-252

   • 封装形式为TO-252，这种封装具有较好的散热性能和尺寸小巧的特点，适合于空间受限的应用场景。

三、应用领域

AOD4286适用于多种应用领域，主要包括：

• DC-DC转换器: 支持高效能的电源转换，广泛应用于计算机、通信设备和工业控制系统。
• 电机驱动: 在电动机控制中，AOD4286能够有效实现高电流控制，提升设备的运行效率和可靠性。
• 开关电源: 在AC到DC电源的转换过程中的关键开关元件，保证高效的能量传递。
• LED驱动器: 适合用于LED照明设计中，能够有效调节电流，延长LED的使用寿命。

四、竞争优势

AOD4286之所以在众多市场中脱颖而出，主要原因有以下几点：

1. 高效能: 低导通电阻和高电流处理能力使其在高频开关应用中展现出优越的热性能和效率，减少能源损失。
2. 灵活性强: 适应各种不同电压和电流要求的应用，且可以在较宽的工作温度范围内稳定运行。
3. 便于散热和设计: TO-252的封装不仅大大改善了散热性能，也便于与其他元件的组合布局，节省PCB设计空间。
4. 可靠性高: 经过严格测试的电性能确保高稳定性和低故障率，增强了系统的整体可靠性。

五、总结

AOD4286是一款具有优异电气特性和强大性能的N沟道MOSFET，适用于广泛的电源管理和开关应用，能够有效支持现代电气设备的高效、可靠运行。其低导通电阻、高电流能力和良好的散热特性，使其成为设计师在选择场效应管时的一种理想选择。无论是在消费电子、工业应用还是汽车领域，AOD4286都能卓越表现，帮助实现更高效、更稳定的电力管理系统。
