ZXMN6A08GTA

产品概述：ZXMN6A08GTA N通道MOSFET

ZXMN6A08GTA是由DIODES（美台半导体）公司推出的一款高性能N通道MOSFET，专为各类电子电路设计而生。它采用表面贴装型（SOT-223）封装，具有优良的电气特性和温度性能，非常适合用于电源管理、高频开关和驱动应用。

主要参数

• FET 类型：N通道MOSFET
• 漏源电压（Vdss）：该MOSFET的最大漏源电压为60V，意味着它能够在高电压环境下稳定工作，使其非常适合用于电机驱动、电源转换等需要较高电压的应用。
• 连续漏极电流（Id）：在25°C环境下，ZXMN6A08GTA的最大连续漏极电流为3.8A，足以满足绝大多数中等功率需求的应用场景。
• 导通电阻（Rds On）：在10V的栅极驱动电压下，该MOSFET在4.8A时最大导通电阻为80毫欧，低导通电阻能够有效降低功耗和发热，提高系统的效率。
• 阈值电压（Vgs(th)）：该MOSFET的阈值电压最大值为1V（@ 250µA），表明它可以在较低的驱动电压下迅速导通，适合低电压逻辑控制的应用。
• 栅极电荷（Qg）：在10V驱动条件下，最大栅极电荷为5.8nC，较低的电荷可以减少开关损耗，对高频开关应用来说格外重要。
• 输入电容（Ciss）：在40V下，输入电容的最大值为459pF，这有助于提高开关速度和减小时延。
• 功率耗散：该器件的最大功率耗散为2W，表明其在满足散热条件的情况下，可承受较大的功率工作环境。
• 工作温度范围：它的工作温度范围为-55°C至150°C，能够适应极端环境条件，确保在多种应用场合都能稳定工作。

应用场景

ZXMN6A08GTA特别适用于各种电子设备中的开关电源和电机驱动，因其高电流处理能力和低导通电阻，在高功率应用中表现出色。其优异的热性能使得它能够在电源转换器、LED驱动电路、电池管理系统及通信产品中得到广泛应用。此外，由于其极低的阈值电压，ZXMN6A08GTA也非常适合用于低电压逻辑电路，包括微控制器和数字逻辑电路的驱动。

封装与安装

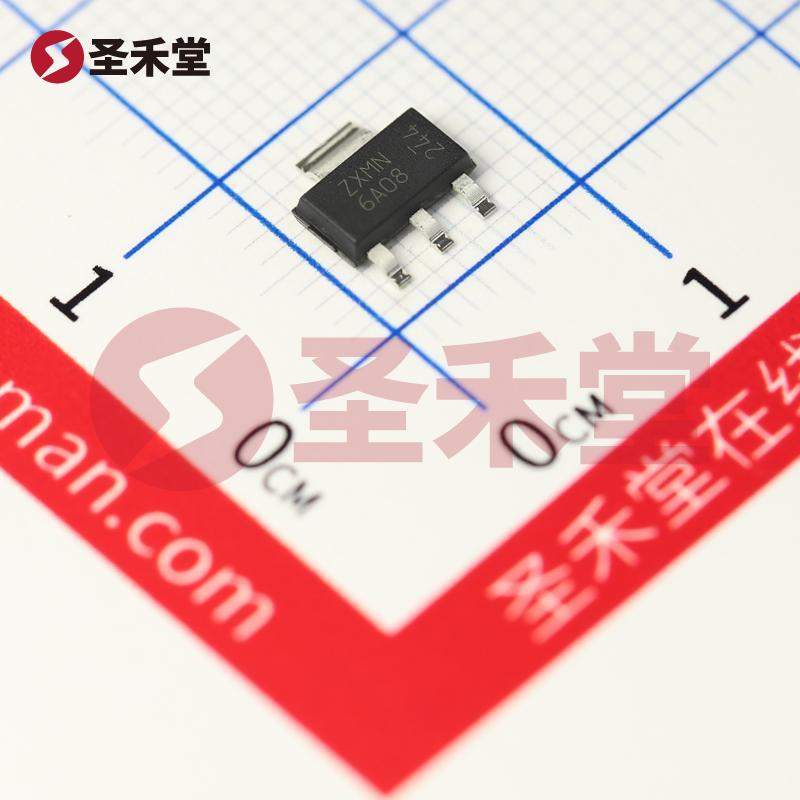

ZXMN6A08GTA采用SOT-223封装，具有良好的散热性能和紧凑的外形设计，方便在现代小型化电子设备中的应用。表面贴装的设计使得其安装更为便捷，适应多种自动化焊接工艺，提高生产效率。

结论

综上所述，ZXMN6A08GTA N通道MOSFET以其卓越的电气特性和广泛的适用场景，成为了电源管理和驱动应用中不可或缺的元器件。无论是在高压、高负载还是在高频应用中，这款MOSFET都能提供可靠的性能，帮助设计师在项目设计中达到更高的效率和性能目标。对于追求高性能和可靠性的电子方案选择，ZXMN6A08GTA无疑是一个理想的选择。
