MOC3083

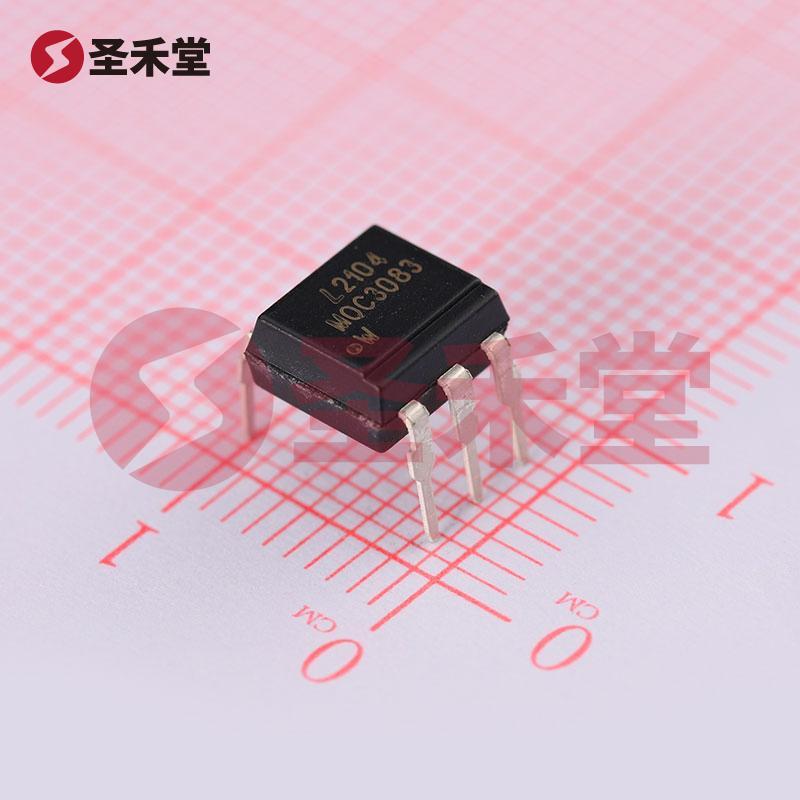

MOC3083 产品概述

一、概述

MOC3083是一款高性能可控硅输出光耦合器，由台湾光宝（LITEON）公司生产。该器件设计用于在高压和高功率环境中实现电气隔离，其主要应用包括电机控制、光电开关、调光器、以及其他需要满足工业标准的应用场合。凭借其优良的电气参数和可靠的工作性能，MOC3083成为工业控制和自动化系统中的重要组成部分。

二、主要特性

1. 输出类型： MOC3083具备Triac（可控硅）输出，适合用在需要高电流和高电压的应用中。

2. 过零检测电路： 器件内部集成的过零检测电路确保在控制负载时能够有效地减少电流峰值，从而降低电磁干扰和噪声，提高系统的稳定性，使其特别适用于交流负载控制。

3. 隔离电压： MOC3083具有高达5000Vrms的电压隔离能力，使其能够在高电压的环境中安全操作，保护低电压电路免受潜在的高电压风险影响。

4. 高耐压能力： 器件的断态电压高达800V，可以处理大电流负载，适用于需要大功率控制的场合。

5. 静态 dV/dt: 该元件的最小静态dV/dt值为800V/µs，保证了其在快速变化电压环境中的稳定性，从而防止误触发。

6. LED触发电流： 输入侧的LED触发电流（Ift）最大为5mA，使其在设计时对输入电流的需求相对较低，能够更好地与其他电路兼容。

7. 工作温度范围： MOC3083的工作温度范围广泛，从-40°C到100°C，适合在恶劣环境下的应用。

8. 封装与安装： 器件采用6-DIP封装形式，便于插件安装，适合各种PCB设计，减少设计变更时的复杂性。

9. 认证标准： MOC3083符合多项权威认证，包括CSA、FIMKO和UL，确保其在全球市场的适用性与可靠性。

三、应用场合

MOC3083因其优良的规格及特性，广泛应用于：

• 家电控制：如电饭锅、电热水器和照明设备等的开关控制。
• 工业设备：例如PLC（可编程逻辑控制器）和自动化设备中的隔离控制。
• 电机驱动：在不同类型电机的启停控制如步进电机和直流电机中都能发挥重要作用。
• 电力监控：通过光耦合器应用于电表中的隔离式测量。
• 安全防护：在要求严格的工业环境中，MOC3083能够确保人身和设备的安全。

四、总结

MOC3083是一个功能强大且可靠的光耦合器，适用于各种自动化和控制应用。其包括过零检测、高隔离电压、高耐压及宽工作温度范围的特性，使其在高电压和高功率环境中表现出色。此外，配备严苛的质量认证，使该产品在全球范围内的工业应用中得到了广泛的认可和信赖。因此，选择MOC3083将能够为电子设计提供安全、稳定和高效的解决方案。
