TK12A50D(STA4,Q,M)

TK12A50D(STA4,Q,M) 产品概述

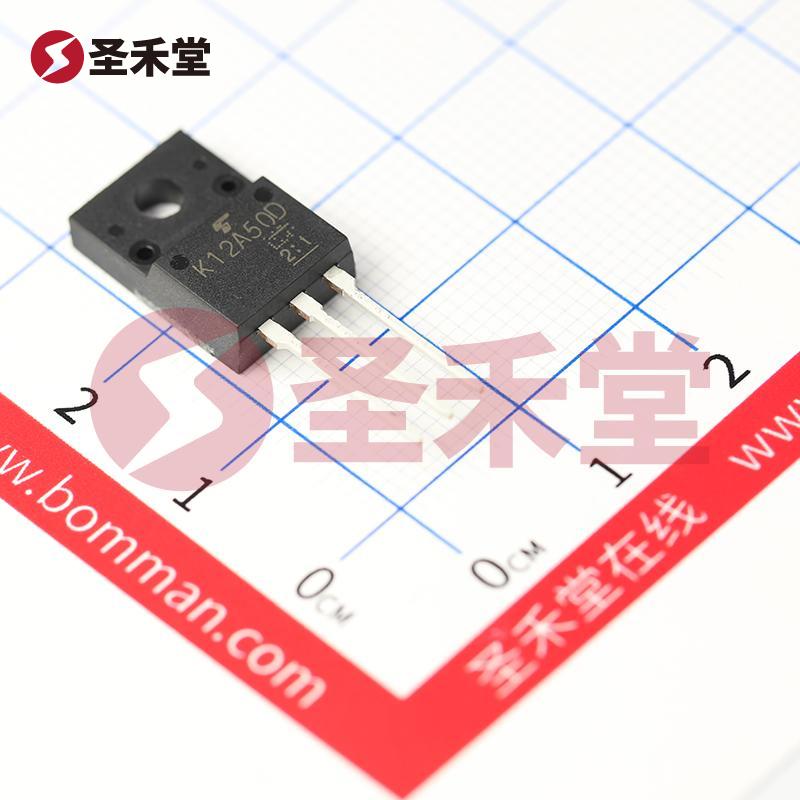

TK12A50D(STA4,Q,M) 是一款高性能 N 通道 MOSFET，由东芝（TOSHIBA）公司生产，采用 TO-220-3 整包封装。该器件专为高电压和高电流应用设计，具有出色的耐压能力和电流承载能力，适用于多种电子产品和电源管理系统。

主要参数

1. 封装/外壳: TO-220-3 整包

   • 这种封装形式有助于优化散热性能，能够在高温和高功率条件下稳定工作，提高整体系统的可靠性。

2. FET 类型: N 通道

   • N 通道 MOSFET 通常具有更低的导通电阻和更高的开关速度，非常适合需要频繁开关的应用。

3. 漏源极电压 (Vdss): 500V

   • 该器件承受的漏源极电压高达 500V，使其适用于高电压电源和电机驱动等应用。

4. 电流规格:

   • 连续漏极电流 (Id): 12A (在 25°C 时)
   • 适合在中到高负载条件下运行，能够满足大多数电力管理和驱动程序的需求。

5. 导通电阻 (Rds(on)):

   • 最大值为 520 毫欧 @ 6A，10V
   • 该参数的低值有助于降低功耗和热量产生，提高系统的能效。

6. 驱动电压 (Vgs) 最大值: ±30V

   • 使该器件能够适应多种驱动电压，兼容性强。

7. 阈值电压 (Vgs(th)): 最大值为 4V @ 1mA

   • 这意味着器件在相对较低的电压下就可以开启，提高了控制的灵活性。

8. 输入电容 (Ciss): 最大值 1350pF @ 25V

   • 较低的输入电容有助于提高开关速度，适合高频率应用。

9. 功率耗散 (Pd): 最大值 45W (在 Tc 时)

   • 在较高的功率条件下仍能提供可靠的性能，适用于需要高功率密度的设计。

10. 工作温度范围: 150°C (TJ)

    • 适合高温环境，使该器件在多种苛刻条件下依然可靠工作。

应用场景

TK12A50D(STA4,Q,M) 的设计使其能够应用于多个领域，包括但不限于：

• 开关电源: 因其高效能和高耐压能力，可以在开关电源中用于作为主开关元件。
• 电机控制: 在电机驱动应用中，能够有效控制电机的功率和速度，提高效率。
• 逆变器: 适用于太阳能逆变器和其他可再生能源系统，能够提供稳定的功率输出。
• 电源管理: 在各种消费电子及工业设备中，作为电源管理解决方案的重要组件。

性能优势

TK12A50D(STA4,Q,M) 作为一款先进的 N 通道 MOSFET，具有以下优点：

• 高效率: 可以降低开关损耗和导通损耗，提升整体效率。
• 提升系统可靠性: 采用高品质材料和先进制造工艺，确保器件在各种操作条件下的稳定性。
• 散热良好: TO-220 封装形式能够有效散热，适合在长时间工作下保持低温运行。
• 兼容性广: 适合多种电路设计，提升设计灵活性和集成度。

总之，TK12A50D(STA4,Q,M) 是一款功能强大、性能卓越的 N 通道 MOSFET，凭借其优秀的技术规格和广泛的应用场景，为设计工程师提供了理想的方案选择，满足现代电子产品对高效能和高可靠性的需求。
