型号：

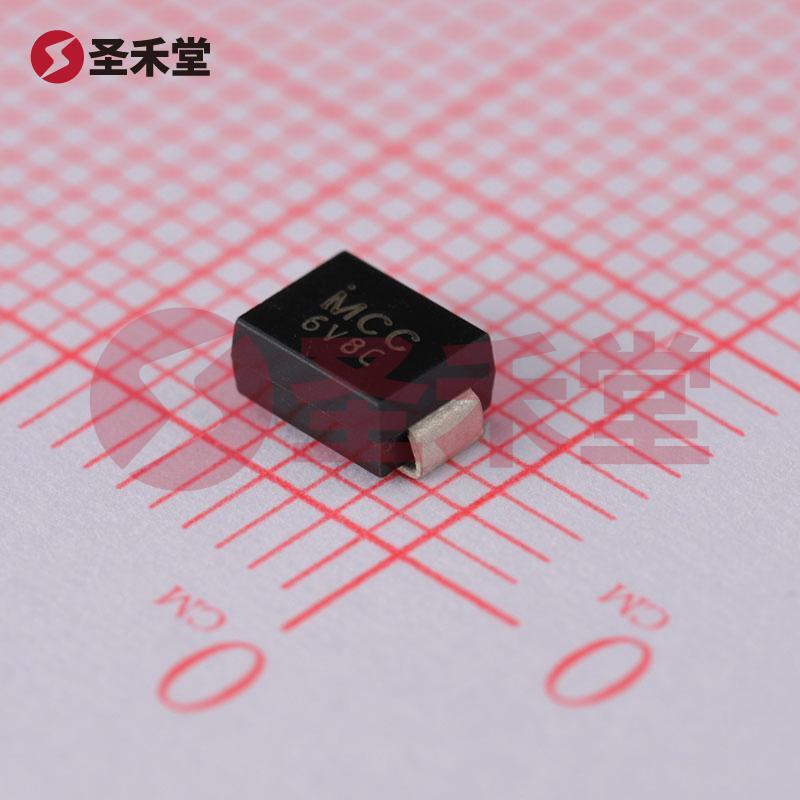

SMBJP6KE6.8CA-TP
品牌：MCC(美微科)
封装：SMBJ(DO-214AA)
批次：25+
包装：编带
重量：-
其他：
-
描述：TVS二极管
库存数量
库存：
2915
（起订量: 1, 增量: 1）
最小包：3000
商品单价
梯度内地(含税)
1+
0.226
3000+
0.2
产品参数
属性参数值
类型齐纳
双向通道1
电压 - 反向断态（典型值）5.8V
电压 - 击穿（最小值）6.45V
不同 Ipp 时电压 - 箝位（最大值）10.5V
电流 - 峰值脉冲 (10/1000µs)58.1A
功率 - 峰值脉冲600W
电源线路保护无
应用通用
工作温度-55°C ~ 175°C（TJ）
安装类型表面贴装型
封装/外壳DO-214AA，SMB
供应商器件封装DO-214AA（SMBJ）
产品概述：SMBJP6KE6.8CA-TP TVS二极管
一、产品简介
SMBJP6KE6.8CA-TP 是一款由美微科（MCC）制造的表面贴装型瞬态电压抑制（TVS）二极管。这款元器件专为过电压保护应用而设计，能够有效保护敏感电子设备免受瞬态电压的冲击，如静电放电（ESD）和电压浪涌。其具有良好的电压钳位特性和极高的脉冲承载能力，广泛应用于通信、计算机、消费电子等领域。
二、关键参数
类型与特性
- 类型：齐纳
- 双向通道：1
- 反向断态电压：典型值为5.8V，适用于多种线性电路的保护。
击穿电压
- 最小值：6.45V，这是设备开始承载正向电流的电压水平，确保在施加过电压时快速反应。
电压钳位
- 最大值：在不同的峰值脉冲电流(Ipp)条件下，电压钳位达到10.5V，这一特性有效保护下游电路和组件。
脉冲承载能力
- 峰值脉冲电流：可承受的最大峰值脉冲电流为58.1A（在10/1000µs脉冲期间），提供强大的保护能力。
- 峰值脉冲功率：本产品支持的峰值脉冲功率可达600W，确保在极端条件下仍能可靠工作。
工作温度范围
- 适用范围为-55°C至175°C（TJ），能在严苛环境下保持稳定性能，适合多种工业应用。
封装与安装
- 封装类型：SMBJ（DO-214AA），适合表面贴装，便于自动化生产和降低占用空间。
三、应用领域
SMBJP6KE6.8CA-TP 可广泛应用于需要瞬态电压保护的电路中，具体应用包括但不限于：
- 通信设备：保护数据传输线路及电源输入端口
- 计算机及外部设备：防护USB接口、外部电源接口等
- 消费电子产品：用于电视、音响、智能家居设备等对瞬态高压敏感的产品
四、性能优越性
与传统的电压保护元件相比，SMBJP6KE6.8CA-TP 具有更高的灵敏度和快速反应能力，确保在瞬态过压事件发生时快速限制电压。其双向设计可以在正负电压环境中均能提供保护，这使得其在多种工作场合中表现出色。此外，其高温耐受性使其适用于高温环境下的相应设备，保障装置在极端条件下的安全。
五、总结
作为一款高性能的TVS二极管，SMBJP6KE6.8CA-TP 结合了优越的电气特性和广泛的适用性，是在电源线路保护和瞬态电压抑制领域的重要器件。其在高峰值脉冲电流和高功率处理方面的能力，使它成为电力电子和敏感设备保护设计的重要选择，为电子系统提供可靠的保护与支持。
