SMCJ5.0CA

产品概述：SMCJ5.0CA TVS 二极管

概述

SMCJ5.0CA是一种高性能的瞬态电压抑制（TVS）二极管，专为保护敏感电子设备免受电压瞬变和浪涌电压的伤害。该器件采用表面贴装封装（DO-214AB/SMC），使其在高密度电路板设计中具备更好的兼容性，易于安装，并且具有优秀的散热性能。此TVS二极管的关键参数包括极性、峰值脉冲电流、箝位电压和击穿电压等，确保其在瞬态事件中提供可靠的保护。

基础参数

• 极性：双向（Bidirectional），适用于交流和直流电路。
• 峰值脉冲电流（10/1000 µs）：163 A，表示器件能够承受的瞬态电流峰值，确保在受到瞬态过电压时不发生毁坏。
• 箝位电压：9.2 V，表示当达到特定瞬态电流时，器件所能保持的最高电压，此参数在过电压保护中至关重要。
• 击穿电压（最小值）：6.4 V，指示当电压达到此值时，器件开始导通，提供保护。
• 反向关断电压（典型值）：5 V，代表其在无过电压时的正常工作条件。

应用与优势

SMCJ5.0CA适用于手机、计算机、通信设备和工业控制器等多种领域，可以有效防止雷击、静电放电和其他瞬态电压事件对电路的损害。其工作温度范围宽广，达到-55°C至150°C，适合在各种严苛环境下操作，确保在极端情况下依然能维持稳定性能。

其卓越的峰值功率为1500W（1.5kW），可在高负载的应用中提供额外的保护，确保电子设备的长久使用与稳定性。此外，SMCJ5.0CA的表面贴装设计降低了整体的设备高度，有助于现代电子产品趋向轻薄化设计。

安装与封装

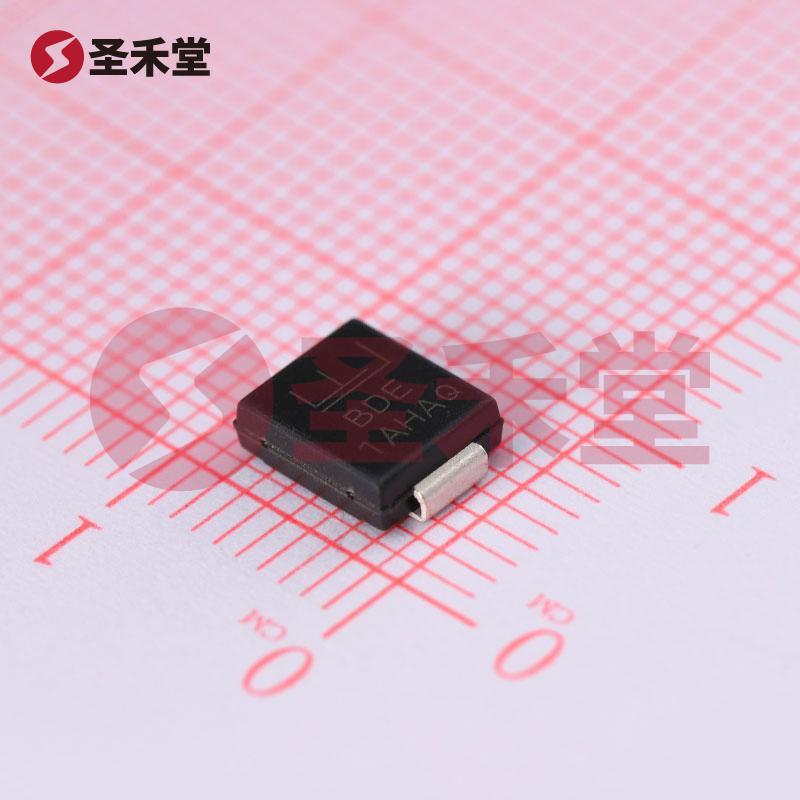

SMCJ5.0CA采用DO-214AB（SMC）封装，适合自动化贴片生产，减少了组装时间并提高了生产效率。其封装设计也优化了热管理性能，使之更适合高功率应用。安装过程中，设计工程师只需确保正确的引脚放置，即可实现快速便捷的安装。

结论

总之，SMCJ5.0CA是一款理想的瞬态电压抑制二极管，提供强大的电压保护，兼具高峰值电流处理能力和便捷的封装形式。该器件是保护现代电子设备不受过电压损害的重要元件，广泛应用于多种行业，确保设备能够在各种条件下稳定运行。对于设计工程师而言，使用SMCJ5.0CA不仅可以提高产品的可靠性，还可以增强设备在市场上的竞争力。
