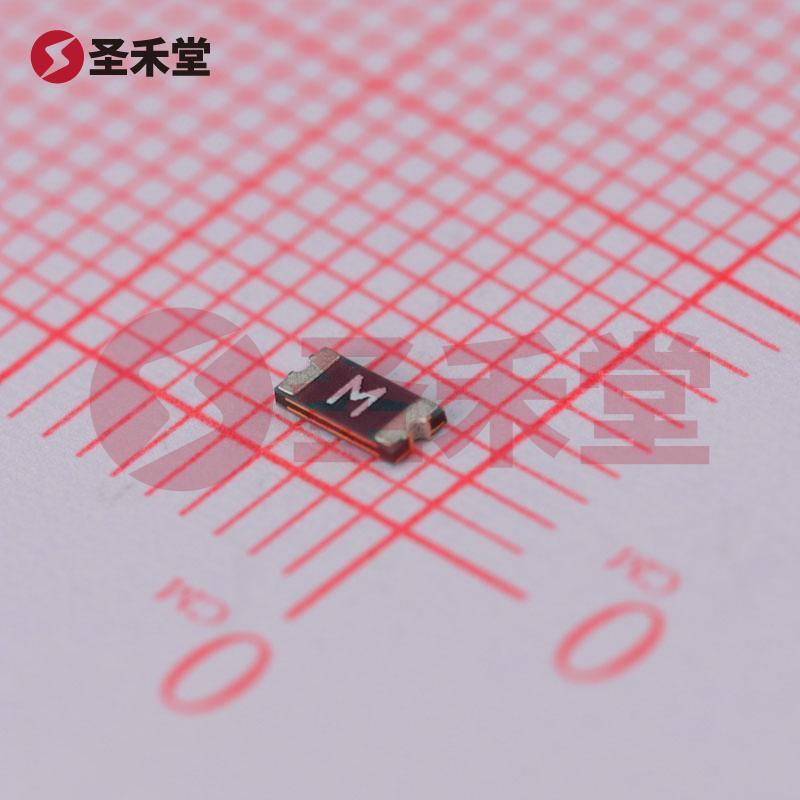

1206L050/15YR

1206L050/15YR 产品概述

产品简介

1206L050/15YR 是一款由美国力特（Littelfuse）公司推出的聚合物自恢复保险丝，属于表面贴装（SMD）元器件系列。这种高性能的保护器件专为在电压高达 15V、最大电流可达 100A 的应用场合中提供过电流保护而设计。其采用的聚合物材料，具有良好的热稳定性和机械强度，确保在恶劣环境下可靠运行。

关键参数

• 工作温度范围：-40°C ~ 85°C，使其适用于多种工业、通信和汽车电子应用，需考虑高温和低温环境的影响。
• 最大额定电压：15V，适合大多数低压电子设备。
• 最大电流：100A，提供强大的过流承载能力。
• 保持电流（Ih）：最大 500mA，确保在正常工作条件下，器件能够长时间稳定工作。
• 跳断电流（It）：1A，明确指示保险丝何时会切断电路，保护后续电路和设备的安全。
• 跳断时间：最大 100ms，迅速响应过电流，防止系统损坏。
• 初始电阻值（Ri）：最低 150mΩ，确保电流的优化传导以及热量的最小化。
• 跳断后电阻值（R1）：最高 750mΩ，显示出这款保险丝在过流后仍能保持的一定导电能力。

封装与尺寸

1206L050/15YR产品采用了常用的 1206（3216 公制）封装，具备凹陷结构。这种设计使其能够容易地安装在多种 PCB 板上，便利于自动化贴装。其实际尺寸为 0.126” 长 x 0.065” 宽（约 3.20mm x 1.65mm），厚度最大为 0.030”（0.75mm），适合各种紧凑型电子设备。

应用领域

由于其优越的性能和多样的工作环境适应性，1206L050/15YR 自恢复保险丝广泛应用于多种领域：

1. 消费电子产品：如手机、平板、笔记本电脑等，保障电源部分及数据传输部分在过流情况下的安全。
2. 汽车电子：在电动车、乘用车及商用车各类电气系统中，保护电池管理系统及其他电气组件。
3. 工业设备：在各种控制器、传感器和驱动器中，保持系统的稳定性和可靠性。
4. 通信设备：如基站和网络设备中，保护信号完整性和电源部分免受过流损害。

优点与特性

• 自恢复性：与传统的保险丝不同，PTC（正温度系数）器件在产生过电流后不会彻底断路，而是可在问题解决后自动恢复，省去了替换保险丝的麻烦，提升了系统的可靠性和可维护性。
• 快速响应：它能够在短时间内检测过流并快速反应，极大地提高了系统保护的即时性。
• 长寿命和可靠性：聚合物材料的特性虽然能承受多次过电流，但其耐用性也能延长设备整体使用寿命。

总结

Littelfuse 的 1206L050/15YR 聚合物自恢复保险丝是一款高效可靠的电流保护组件，适合多种现代电子应用的需求。无论是在日常消费电子产品、严苛的汽车环境，还是在复杂的工业系统中，它都展现出了卓越的性能和价值，是保护设备安全、延长其使用寿命的理想选择。
