PDTC123ET,215

PDTC123ET,215 产品概述

概述

PDTC123ET,215 是一款高性能的 NPN 型预偏置数字晶体管，专为中低功率应用而设计，尤其适用于需要高效能和紧凑封装的电路设计。该产品由著名电子元件制造商 Nexperia（安世）生产，其高集电极电流（Ic）和集射极击穿电压（Vce）特性，使其在众多电子应用中成为理想选择。

主要规格

• 晶体管类型: PDTC123ET,215 是一款 NPN 型预偏置晶体管，广泛应用于开关和放大电路中。
• 集电极电流 (Ic): 最大集电极电流为 100mA，适合较小的负载驱动场景。
• 集射极击穿电压 (Vce): 最大值为 50V，这使得该晶体管能够处理相对较高的电压，适配多种电源电压设计。
• 额定功率: 250mW 的功率额定值适合中低功率应用，确保在合理工作条件下维持良好的可靠性。

电流增益与电压特性

在不同的工作条件下，PDTC123ET,215 还展现出优异的电流增益特性：

• DC 电流增益 (hFE): 在 20mA 和 5V 的条件下，最小电流增益可达到 30，这意味着它在正常工作条件下可以有效放大基极电流，从而驱动较大的集电极负载。
• 饱和压降 (Vce.sat): 当基极电流 (Ib) 为 500µA，集电极电流 (Ic) 为 10mA 时，最大饱和压降仅为 150mV，这有助于降低功耗，提高效率。

电流截止特性

在静态状态下，PDTC123ET,215 的集电极截止电流（最大值）仅为 1µA，这表示在非工作状态下其漏电流极低，有助于节省能量，使器件在静态应用中表现出更佳的性能。

电路设计建议

为了保证 PDTC123ET,215 的高效运行，通常建议使用合适的偏置电阻器配置。基极电阻（R1）通常设置为 2.2 kΩ，发射极电阻（R2）亦为 2.2 kΩ，这样的配置有助于保证晶体管在工作范围内平稳且线性，加上适当的电源电压设计，可以实现良好的驱动和放大效果。

封装和安装

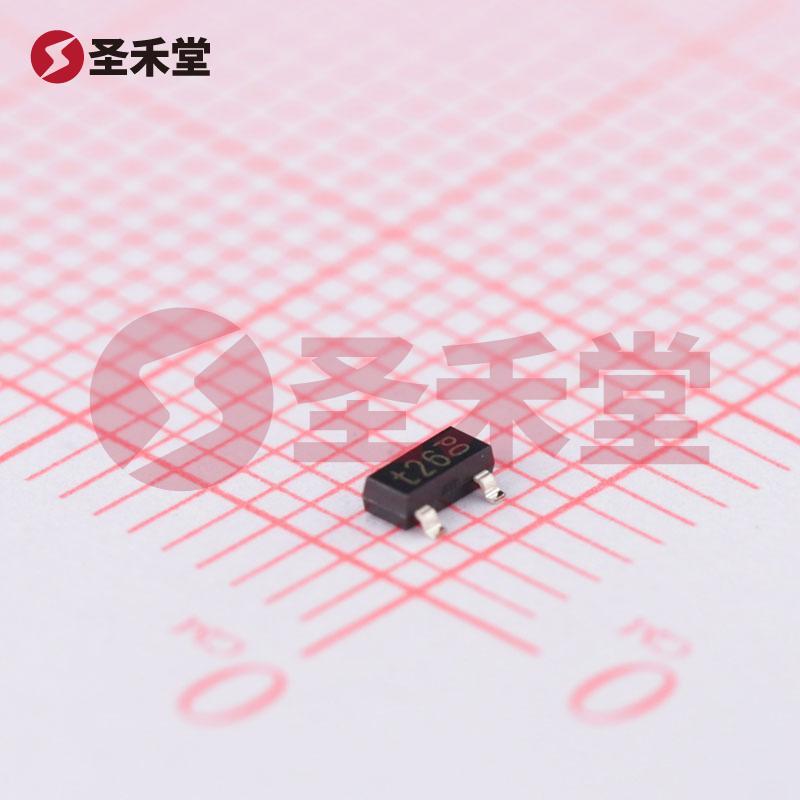

PDTC123ET,215 采用 SOT-23-3 封装，这种表面贴装型设计小巧，适合空间受限的应用场景，如移动设备和便携式电子产品。TO-236AB 的封装形式确保高效的热分散性能，从而提高整机的可靠性。

应用场景

PDTC123ET,215 的设计使其成为许多电子电路的理想选择，包括：

• 开关电路: 可用于推动小型继电器或电动机等负载。
• 放大器电路: 在音频或信号处理电路中应用。
• 数字电路: 作为逻辑门或信号转换元件。
• 低功耗设备: 特别适用于便携式和低功耗电子设备的电源管理。

总结

PDTC123ET,215 作为一款高效的 NPN 型预偏置晶体管，凭借其优秀的电压和电流特性，适合多种应用场景。无论是在开关或信号放大中，它都能够提供可靠的性能，并在紧凑的封装中实现高效能。对于追求小型化和高效能的现代电子设计，PDTC123ET,215 是一个非常有吸引力的选择。
