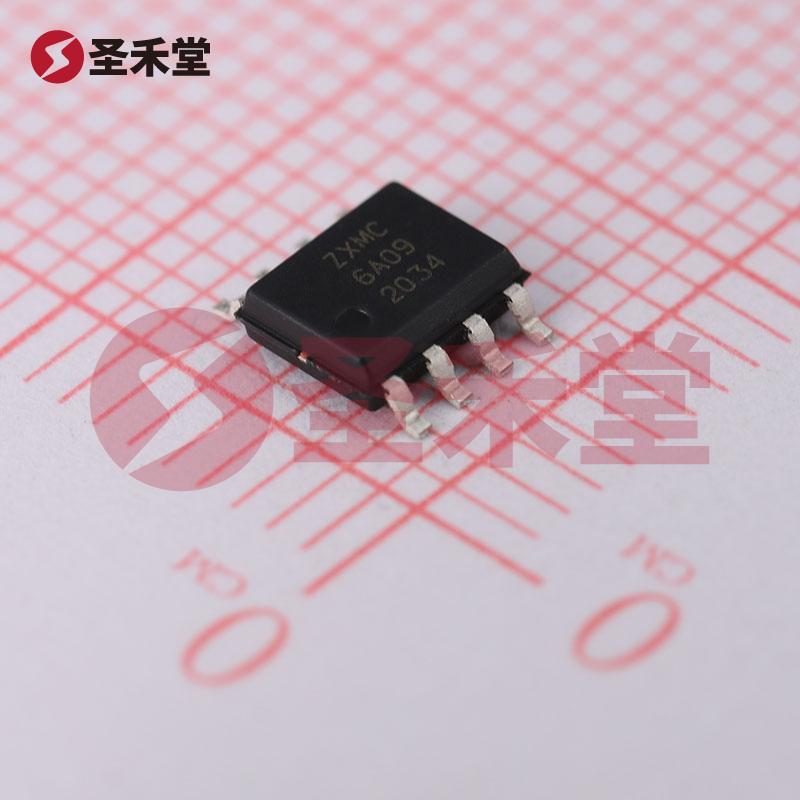

ZXMC6A09DN8TA

ZXMC6A09DN8TA 产品概述

ZXMC6A09DN8TA 是一款高性能场效应管（MOSFET），由美台( DIODES)公司生产，专为表面贴装应用设计。该产品在多种工业和消费电子设备中具有广泛的应用，包括电源管理、电压转换、开关电路等。无论是在家庭电器，还是在高效能计算和通信集成电路中，ZXMC6A09DN8TA 都能提供卓越的性能和可靠性。

主要规格

ZXMC6A09DN8TA 是一款双极性MOSFET，包含一只N沟道和一只P沟道MOSFET，采用SO-8封装，便于在紧凑空间内进行表面贴装。产品的关键参数包括：

• 工作电压: 漏源电压（Vdss）为60V，确保在多种工作环境中保持稳定性能。
• 电流规格: 该MOSFET的连续漏极电流（Id）在不同条件下可达到3.7A和3.9A，此特性使其可以适应较高负载的应用需求。
• 导通电阻: 在8.2A，10V下，最大导通电阻为45毫欧（@25°C），有效降低功率损耗，提高电路的整体效率。
• 输入电容: 最大输入电容（Ciss）为1407pF，在40V时表现良好，适合快速开关和高频应用。
• 栅极电荷: 在10V的条件下，最大栅极电荷（Qg）为24.2nC，为开关驱动设计提供了便利。
• 门电压阈值: 不同Id时，栅极阈值电压（Vgs(th)）的最大值为1V @ 250µA（最小），这使得该MOSFET可在逻辑电平下直接驱动，适用于低驱动电压的数字电路。

工作温度范围

ZXMC6A09DN8TA 在-55°C至150°C的工作温度范围内稳定运行，适合在高温或低温环境中应用。这样宽广的温度特性使得它能够用于汽车电子、工业设备和军事应用等严苛环境中。

应用场景

ZXMC6A09DN8TA 的特点使其在多个市场领域的应用都能够获得良好的效果：

1. 电源管理: 该组件非常适合用于DC-DC转换器、负载开关和电池管理系统中，能够有效地控制电流流动，保障系统的稳定性。
2. 开关电路: N沟道和P沟道MOSFET的结合使得ZXMC6A09DN8TA非常适合用于H桥电机驱动等开关电路设计，提供高效的电流切换和空间节省的优势。
3. 逻辑电平驱动: 由于其低阈值电压和逻辑电平门特性，ZXMC6A09DN8TA 被广泛应用于数字电路设计中，例如微控制器输出的驱动电路。

结论

ZXMC6A09DN8TA 表现出了高度的集成度和多功能性，广泛适用于需要高开关速度和瞬态性能的应用。凭借其卓越的电气性能和工作适应性，该产品能够满足现代电子设备在效率和功耗方面的严格要求，成为设计中不可或缺的组成部分。由于其高效、可靠的性能和灵活的应用范围，ZXMC6A09DN8TA 逐渐成为电子工程师和设计师的首选器件之一。
