BSH205G2R

BSH205G2R 产品概述

BSH205G2R 是一款高性能的 P 沟道 MOSFET（场效应晶体管），由知名半导体公司 Nexperia（安世）生产。该器件特别适合于需要高效开关和线性控制的应用场景，如功率管理、信号调节、以及各种电子控制电路。以下是对 BSH205G2R 的详细介绍，涵盖其主要电气参数、应用场合以及设计优势。

主要电气参数

• 漏源电压（Vdss）: BSH205G2R 具有最大 20V 的漏源电压能力，足以处理一般应用中的电压需求。
• 连续漏极电流（Id，25°C 时）: 器件支持的最大连续漏极电流为 2A，这使其适用于中等电流负载的应用。
• 栅源极阈值电压: 在 250μA 的条件下，BSH205G2R 的栅源极阈值电压为 950mV，确保了其在较低电压下的打开特性，从而实现快速响应。
• 漏源导通电阻（Rds(on）: 在 4.5V 和 2A 的条件下，器件的导通电阻为 170mΩ，意味着在工作时能够减少功耗和热量产生，提高线性控制的效率。
• 功率耗散: 器件的最大功率耗散为 480mW（当环境温度为 25°C 时），使其能够安全地在额定条件下运行。
• 输入电容（Ciss）: BSH205G2R 在 10V 条件下的最大输入电容为 418pF，适用于高频信号处理。
• 工作温度范围: 器件的工作温度范围从 -55°C 到 150°C，能够在极端环境中稳定工作，适合多种工业和汽车应用。

封装及安装类型

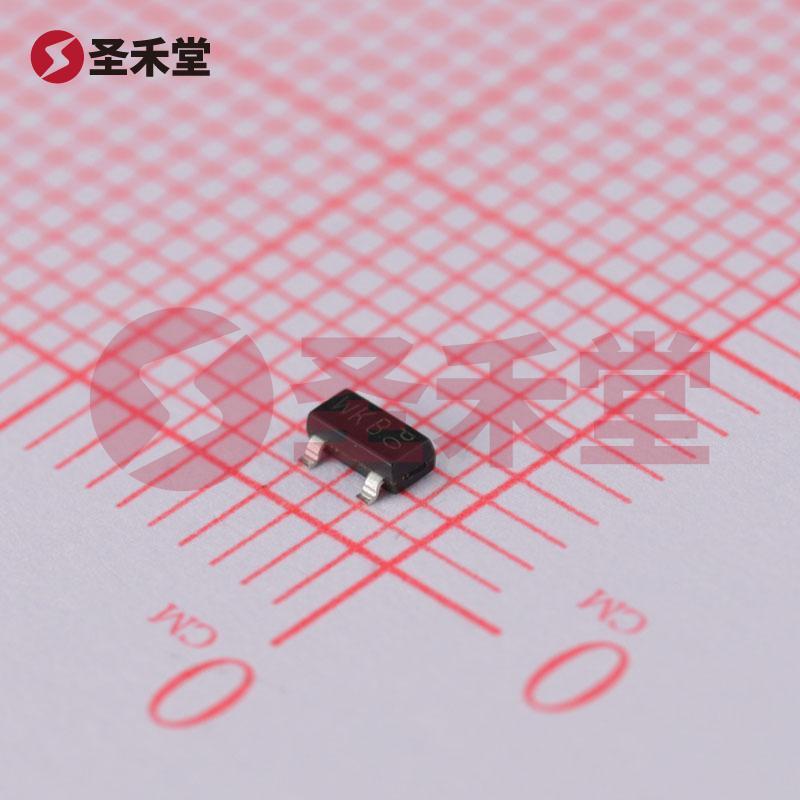

BSH205G2R 采用 SOT-23（TO-236AB）封装，这种表面贴装型封装具有小型化、轻量化和良好的热性能等优势，便于在现代电子设备中实现高密度集成。此外，SOT-23 封装适合自动贴片设备，有助于降低生产成本和提高生产效率。

应用场合

BSH205G2R 的特性使其在多个领域和应用场合中表现突出，常见的应用包括：

1. 电源管理: 作为开关元件，BSH205G2R 可以用于 DC-DC 转换器、线性电源等电源管理电路。
2. 电机驱动: 可用于小型电机的驱动控制，或作为 H 桥电路的一部分。
3. 灯光控制: 在 LED 驱动器、调光器等场合中，BSH205G2R 可以高效控制开关状态。
4. 信号调节: 可用于开关信号的调节，以实现有效的信号处理和转换。
5. 自动化设备: 在自动化控制系统中，BSH205G2R 可用于各种传感器、执行器等的驱动。

设计优势

BSH205G2R 在设计上具有多项优势，使其成为工程师的理想选择：

• 高效率: 低导通电阻和适中的阈值电压使得该器件能够在工业应用中减少功耗，提升整体效率。
• 宽温度范围: 它的工作温度范围使其在多种苛刻环境下依然稳定工作，适应性强。
• 小型封装: SOT-23 封装不仅占用空间小，还能简化应用电路的设计，提升可靠性。

时至今日，伴随着电子设备对产品性能和功效的不断提升，BSH205G2R 作为一款多功能、高效能的 MOSFET，必将在电源管理、高效开关等领域持续发挥重要作用。总体而言，BSH205G2R 是一款高度集成化并适用于不同应用的优质 P 沟道 MOSFET，值得工程师和设计师在电路设计过程中予以关注。
