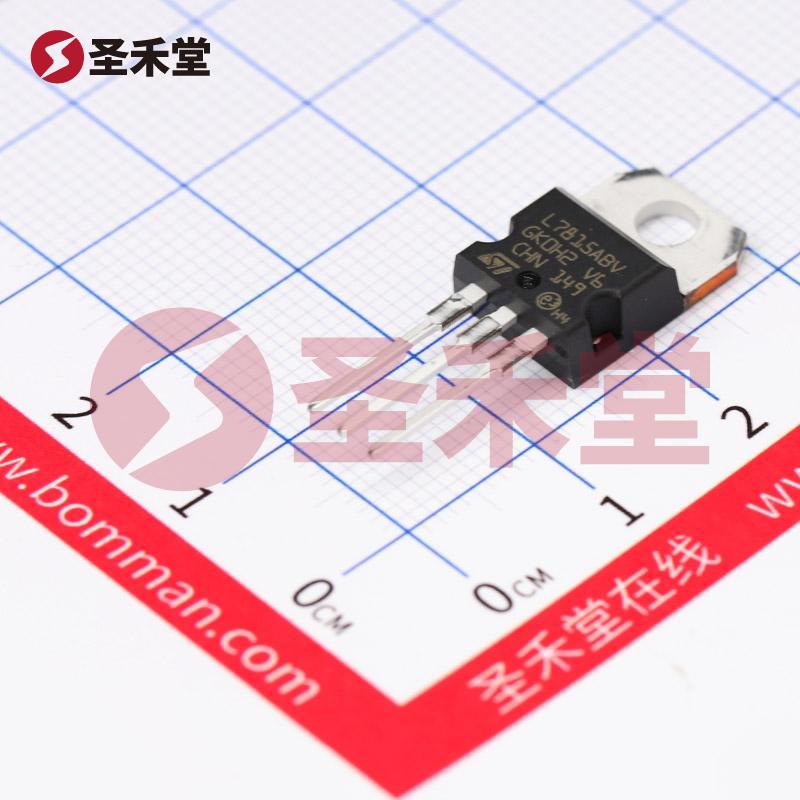

L7815ABV-DG 产品概述
产品简介
L7815ABV-DG 是一款高性能的线性稳压器（Low Dropout Regulator, LDO），由意法半导体（STMicroelectronics）制造，能够提供固定的输出电压为15V，最大输出电流可达1.5A。该器件以TO-220封装形式提供，适合各种电子应用场景，尤其是在对电源管理和稳定性有较高要求的设备中，成为理想的选择。
主要特点
输出电压与电流：L7815ABV-DG 提供稳定的15V输出，最大输出电流为1.5A，保证了它可以在多变的负载条件下正常工作。从家电、工业控制到汽车电子，这一特性使其适合多个应用。
输入电压范围：该稳压器的输入电压最大可达到35V，其设计容忍范围广泛，使其能够与多种电源配置兼容。而在实际应用中，最大输入电压与输出电压差（电压降）为2V，这意味着在高负载条件下，输入电压需保持在合适的范围内以避免损失过多能量。
功耗与静态电流：在静态状态下，L7815ABV-DG 仅需6mA 的静态电流（Iq），这使得其在待机模式下功耗非常低，从而提高了整体的电源效率，减少了不必要的能耗。
电源抑制比（PSRR）：该器件在 120Hz 时的电源抑制比（PSRR）达到58dB，这意味着它能有效抑制输入电源波动对输出的影响，确保了电源的稳定性，尤其在对电源干扰敏感的应用中表现尤为突出。
保护功能：L7815ABV-DG 设有超温和短路保护功能，在出现过热或短路故障时能够自动关断，以保护芯片及负载不受损坏。这种安全机制大大提升了该器件的可靠性和使用寿命。
工作温度范围：其工作温度范围广泛，从-40°C 到 125°C，使其能够在极端环境下正常工作，适用于工业、汽车、军事等各种高要求的应用环境。
应用领域
L7815ABV-DG 的设计使其广泛应用于：
- 消费电子：如音频设备和视频播放设备。
- 工业控制：用于传感器、自动化设备和控制系统。
- 汽车电子：在汽车电源管理和控制单元中提供稳定电压。
- 通信设备：用于移动电话和其他通信产品中。
结论
综上所述，L7815ABV-DG 作为一种高效、可靠的线性稳压器，不仅具有优良的电气性能，还具备多种保护功能，这使其适合多种电子设计需求。无论是家用电器、汽车系统还是工业应用，该稳压器都能提供稳定的电源输出，确保产品在任何负载下都能正常运行，展示了意法半导体在电源管理领域的工程卓越与创新能力。其坚固可靠的性能与适应广泛环境的特点，使其成为设计工程师的首选元器件。
