DMN3065LW-7

DMN3065LW-7 产品概述

概述

DMN3065LW-7 是一款高性能的 N 沟道 MOSFET，采用 SOT-323 封装，适用于各种中低功率的开关应用。本产品由知名电子元件供应商 DIODES（美台）提供，设计用于满足快速响应、低导通损耗及良好的热性能需求。DMN3065LW-7 的电气特性使其非常适合在移动设备、工业控制、DC-DC 转换器及其他需要高效电源管理的场景中应用。

关键电气特性

• 漏源电压 (Vdss): 该 MOSFET 的最大漏源电压为 30V，意味着它可以用于处理最大为 30V 的直流电压。
• 连续漏极电流 (Id): 在环境温度为 25°C 的情况下，DMN3065LW-7 可支持最大连续漏极电流 4A，能够处理高负载应用。
• 栅源极阈值电压 (Vgs(th)): 当漏极电流为 250µA 时，栅源极阈值电压为 1.5V，这保证了 MOSFET 在低电压下也能迅速导通，为设计提供灵活性。
• 漏源导通电阻 (Rds(on)): 在 10V 的栅源电压下，导通电阻为 52mΩ。这意味着在工作时，设备的功耗会非常低，从而提升整体效率。
• 最大功率耗散: 在 25°C 时，DMN3065LW-7 的最大功率耗散为 770mW，适合在一般环境条件下的应用。

性能参数

DMN3065LW-7 的一些主要性能参数如下：

• 栅极电荷 (Qg): 最大值为 11.7nC @ 10V，使得 MOSFET 有更快的开关速度，尤其在高频应用中更为显著。
• 输入电容 (Ciss): 在 15V 条件下，输入电容为 465pF，这一特性使得在高频条件下能够保证良好的信号完整性。
• 工作温度范围: 该器件的工作温度范围为 -55°C 至 150°C，确保了其在极端环境下的稳定性能。
• 栅源电压 (Vgs): 最大栅源电压限制为 ±12V，以防止过压损坏对器件造成的影响。

封装及应用

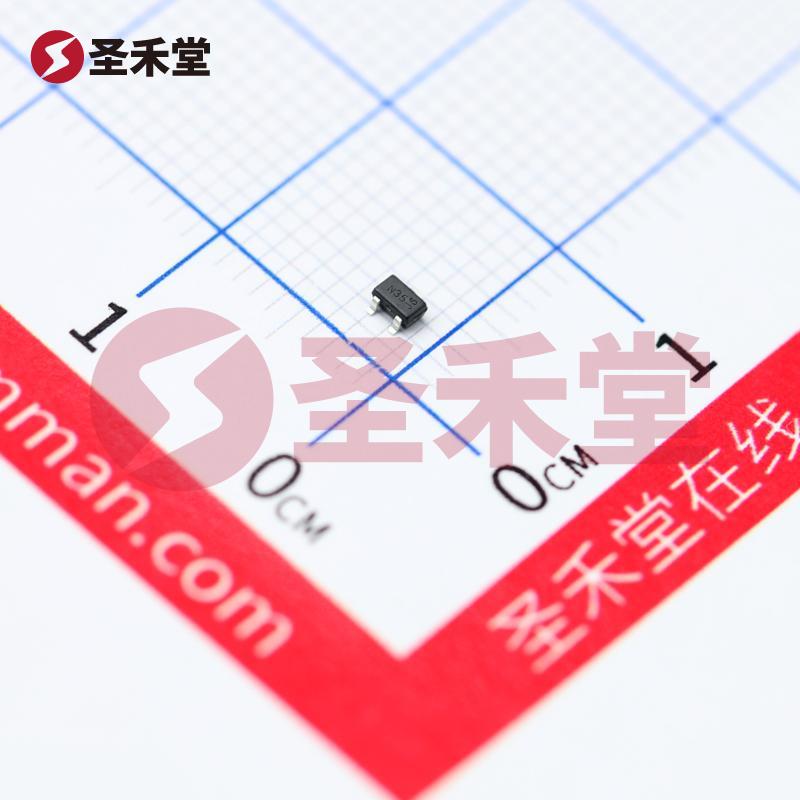

DMN3065LW-7 采用 SOT-323（SC-70）封装，包括三个引脚，设计为表面贴装型，便于与各种其他表面贴装组件共同集成。其小巧的体积使其非常适合空间有限的应用，如便携式电子设备和模块化电路设计。

应用场景包括：

• 电源管理: 用于 DC-DC 转换模块中，以实现高效能电源转换。
• 开关电源: 嵌入式设计中实现电源开关功能，以提供高效开关能力。
• 负载开关: 在各种控制系统中，作为负载连接器，帮助实现迅速的开锁和锁定，却保持低延迟。
• 信号开关: 在通信线路中，它能够实现高频信号的切换。

结论

DMN3065LW-7 由于其出色的电气特性、宽广的工作温度范围及紧凑的封装，使其成为在多个电子应用中的理想选择。无论是作为电源管理方案的一部分，还是在其他电路中的开关应用，DMN3065LW-7 都能以其可靠性和高效性能，满足设计的各种需求。其适应性强的特性，特别在现代电子产品中，提供了更加灵活的设计方案。在选择中低功率 MOSFET 时，DMN3065LW-7 是一个可靠的选择。
